如何设置变频器的直接制动功能

    ①直流制动功能的含义。直流制动就是向定子绕组内通入直流电流，使异步电动机处于能耗制动状态。如图3-14 (a)所示，由于定子绕组内通入的是直流电流，故定子磁场的转速为0。这时，转子绕组切割磁力线后产生的电磁转矩与转子的旋转方向相反，是制动转矩：因为转子绕组切割磁力线的速度较大，故所产生的制动转矩比较强烈．从而可缩短停机时间。此外，停止后，定子的直流磁场对转子铁芯还有一定的“吸住”作用，以克服机械的“爬行”。    ②采取直流制动的必要性。有的负载要求能够迅速停机，但减速时间太短将引起电动机实际转速的下降跟不上频率的下降，产生较大的泵升电压，使直流回路的电压超过允许值。采用直流制动，能增大制动转矩、缩短停机时间，且不产生泵升电压。    有的负载由于惯性较大，常常停不住，停机后有“爬行”现象，可能造成十分危险的后果。采用直流制动，可以实现快速停机，并消除爬行现象。    ③采用直流制动时，需预置的功能    a．直流制动的起始频率fDB。在大多数情况下，直流制动都是和再生制动配合使用的。即首先用再生制动方式将电动机的转速降至较低转速，然后再转换成直流制动，使电动机迅速停住。其转换时对应的频率即为直流制动的起始频率fDB，如图3-14(b)所示。

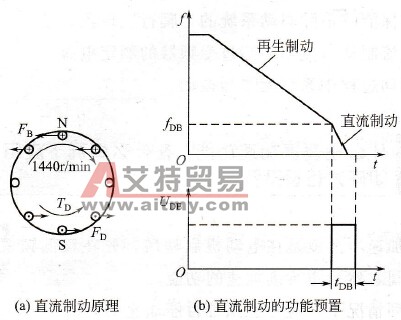

    图3-14    直流制动原理和预置    预置起始频率fDB的主要依据是负载对制动时间的要求，要求制动时间越短，则起始频率fDB应越高。    b．直流制动强度  即在定子绕组上施加的直流电压UDB或直流电流IDB的大小，决定了直流制动的强度。如图3-14(b)所示。    预置直流制动电压UDB（或制动电流IDB）的主要依据是负载惯性的大小，惯性越大者，UDB也应越大。    c．直流制动时间tDB   即施加直流制动的时间长短。    预置直流制动时间tDB的主要依据是负载是否有“爬行”现象，以及对克服“爬行”的要求，要求越高者，tDB应适当长一些。
