电动机在加速过程中处于什么状态及注意要点

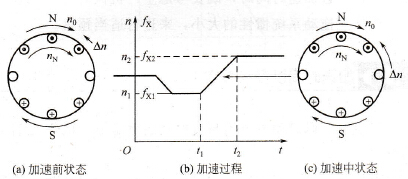

    假设变频器的输出频率从fx1上升至fx2，如图3-6(b)所示。图3-6(a)所示是电动机在频率为fx1时稳定运行的状态，图3-6(c)所示是加速过程中电动机的状态。比较图3-6(a)和图3-6(c)可以看出：当频率fx上升时，同步转速n0随即也上升，但电动机转子的转速n因为有惯性而不能立即跟上。结果是转差△n增大了，导体内的感应电动势和感应电流也增大，当超过变频器限值时，会导致变频器跳闸。
    图3-6    加速过程
