变频器电压型和电流型逆变电路

    根据逆变电路直流侧电源的性质可分为两类。直流侧是电压源的称为电压型逆变电路，又称为电压源型逆变电路；直流侧是电流型的称为电流型逆变电路，又称为申．流源犁逆变电路。在实际中，电压源往往采用整流电路直流侧并联大电容的方式得到，而电流源往往采用整流电路直流侧串联大电感来得到。由电压型逆变电路组成的逆变器称为电压型逆变器，由电流型逆变电路组成的逆变器称为电流型逆变器。图3.24所示为电压型逆变器和电流型逆变器的结构简图。

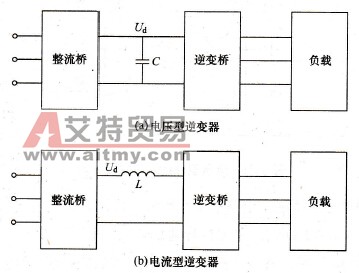

    图3.24    电压型逆变器和电流型逆变器的结构简图    电压型逆变电路有以下特点：直流侧为电压源，直流侧电压基本无脉动；交流侧输出电压波形为矩形波，与负载阻抗无关；为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥的各桥臂开关器件都反并联有反馈二极管，一起构成逆导开关。图3.25所示为IGBT反并联二极管构成的逆导开关。由于实际中电压型逆变电路的应用较为广泛，本书主要介绍电压型逆变电路。
    图3.25    IGBT与二极管构成的逆导开关    电流型逆变电路有以下主要特点：直流侧为电流源，直流侧电流基本无脉动；交流侧输出电流波形为矩形波，与负载阻抗无关；开关器件不需要反并联二极管。
