变频器电网侧电能质量

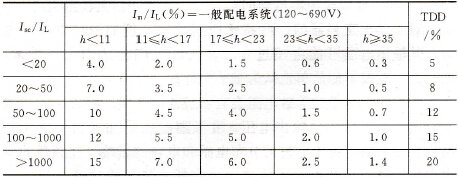

    对高压大功率交流变频调速系统而言，有许多技术问题与低压(小于600V)交流变频调速系统是有所不同的，它们大致可以被分为3类问题：①变频器电网侧电能质量；②电机侧变频器输出；③电力电子功率器件。    ①变频器输入侧电流谐波    高压变频器在电源侧均具有整流电路，从而产生因其非线性引起的高次谐波，而谐波电流在电网阻抗上产生的谐波压降，使得电网各点电压产生畸变，造成谐波效应。由于高压变频器等大量变流设备的普遍应用，该类设备谐波效应的危害性日益增大，为此国际电工委员会等国际标准机构及许多国家已提出了相应的标准与规范来进行管理与控制。目前，国际上对电网谐波污染控制的标准中，应用较为普遍的是IEEE519-1992，其基于负荷与系统短路容量的比值（Isc/IL），对一般配电系统、次输电系统给出了谐波电流畸变的限制值，如表8-1所示。    表8-1    谐波电流畸变的限制值
    ②输入功率因数    高功率因数是所有电气设备的普遍需要，大多数电网公司都要求他们的用户的电气设备的功率因数大于0.9，这个要求对大功率高压变频系统显得尤为重要。    ③LC谐振问题    为了降低电网侧电流谐波或补偿功率因数，在高压变频系统的输入侧经常加入网侧电容器，然而该电容器会与系统线路电感形成谐振回路。由于中压供电系统通常会有非常低的系统阻抗，非常微小的阻尼LC谐振都会造成严重的振荡或过电压，从而破坏开关设备或整流装置中的元器件。
