FR-A740-1.5 K-CHT变频器在物料分拣输送带的应用

    一、物料分拣输送带变频器的系统设计    对于物料分拣输送带变频器来说，它需要设置频率与运行指令，将运行指令设为ON后电动机便开始运转，同时根据频率指令（设定频率）的大小来决定电动机的转速。可以参照以下的流程图（见图1. 48），并进行相应参数的设定。    二、硬件设计    对物料分拣输送带控制来说，变频器型号为FR-A740-1.5 K-CHT，基本线路设计如图1. 49所示。该输送带变频器采用10A断路器直接上电，不采用接触器；变频器的启停采用按钮（SB1正转、SB2反转和SB3停止）来控制；变频器的速度设定采用多罔电位器，建议采用4. 7kΩ,多圈电位器。    在上电调试之前，必须要根据控制线路来选择漏型／源型逻辑和电压／电流输入。在本项目中，开关控制采用漏型逻辑，即SINK;模拟量采用端子2电压输入，即OFF。    变频控制的元器件清单如表1.9所示。

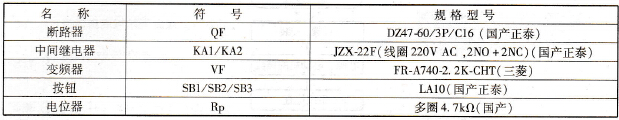

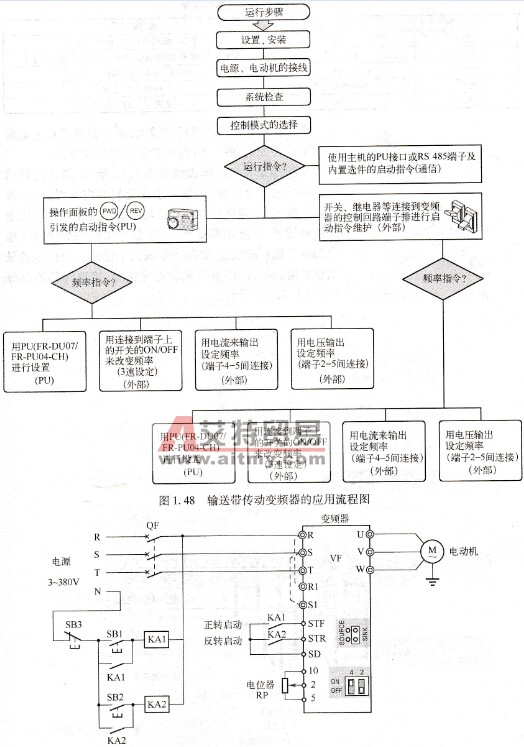

    图1. 49    变频器线路设计    表1.9    变频控制的元器件清单
    由于物料分拣位置振动比较大，因此必须注意主电路的端子压接方式，图1. 50所示为正确的接线方法。
    图1. 50    端子压接方式

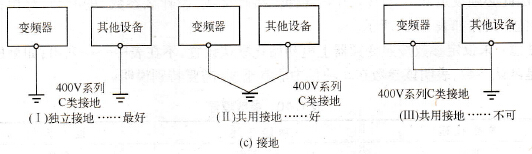

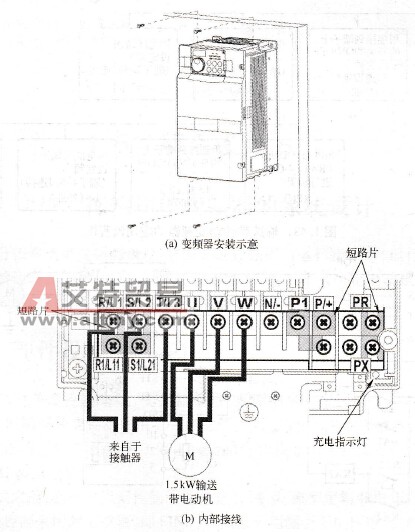

    图1. 51    变频器安装与内部接线    变频器安装与内部接线如图1. 51所示，需要注意的是变频器的接地问题，这是由于在变频器内有漏电流，为了防止触电，变频器和电动机必须接地。变频器接地用独立接地端子，不能用螺钉外壳、底盘等代替。变频器接地电缆尽量用粗的线径，必须等于或大于说明书所标示的最低线径值，同时接地点尽量靠近变频器，接地线越短越好(如图1. 51(c)所示）。    三、变频器参数设置与调试    1．变频器上电运行    对于变频器应用来说，首先要上电进行面板操作，即在变频器上电后直接采用操作面板PU进行操作，图1.52所示就是用M旋钮来设定频率运行的方法。当然前提条件是：    (1)变频器所有的参数都进行初始化；    (2)变频器操作切换到PU运行，上电默认是外部EXT。

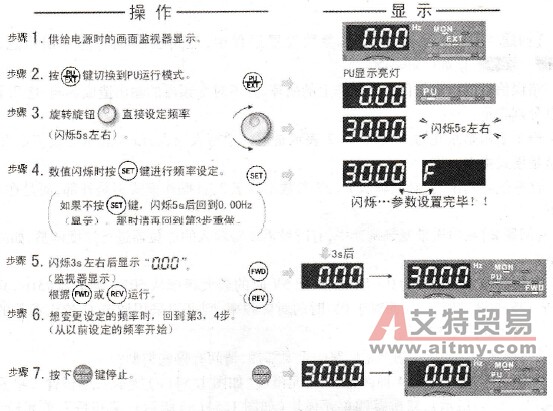

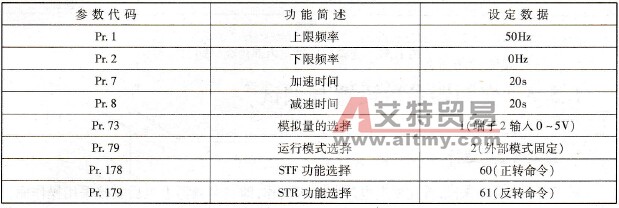

    图1. 52    用M旋钮来设定频率运行    2．变频器参数设置    根据物料分拣工艺要求，变频器采用外部控制方式，尤其是一上电必须直接采用外部控制，因此必须设定Pr. 79=2。另外，根据“接什么线，设什么参数”的原则，对相关参数进行设置，具体如表1. 10所示。    注意：未设定参数按照变频器上电初始化默认设置，不在表中一一列出；如果所设参数仍是默认参数，表明该参数在本项目中非常重要，需要特别说明。    表1. 10    参数设置
