A700变频器常见的运行模式技能操作教程

    1．通过模拟信号进行频率设定（电压输入）    按照图1. 42所示接线要求，即启动命令由变频器PU发出，频率命令由电位器设定，进行参数设置。其操作和显示如图1. 43所示。    2．通过模拟信号进行频率设定（电流输入）    按照图1. 44所示接线要求，即启动命令由变频器PU发出，频率命令由4~20mA设定，进行参数设置。其操作和显示如图1. 45所示。

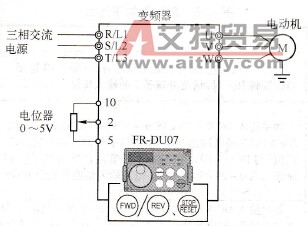

    图1. 42    通过模拟信号进行频率设定（电压输入）

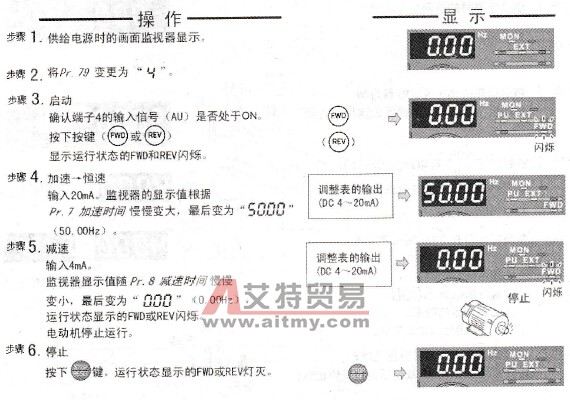

    图1. 43    操作和显示(1)

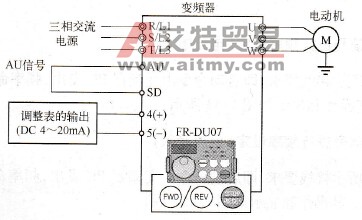

    图1. 44    通过模拟信号进行频率设定（电流输入）

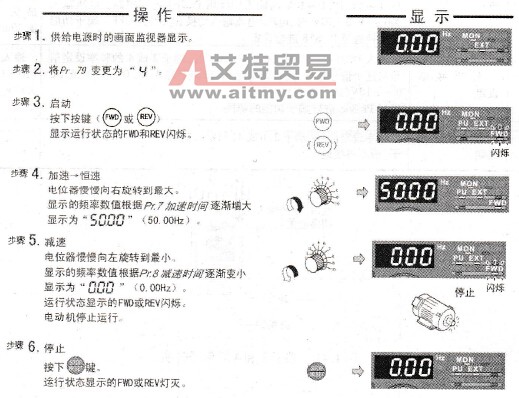

    图1. 45    操作和显示(2)    3．通过操作面板来设定频率和用外部端子来启动变频器    按照图1. 46所示接线要求，启动指令用端子STF( STR) - SD置为ON来进行，频率给定通过PU面板设定。其操作和显示如图1.47所示。

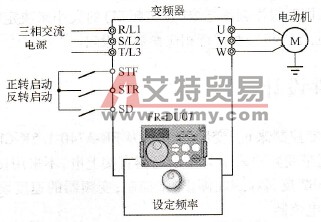

    图1. 46    通过操作面板来设定频率和用外部端子来启动变频器

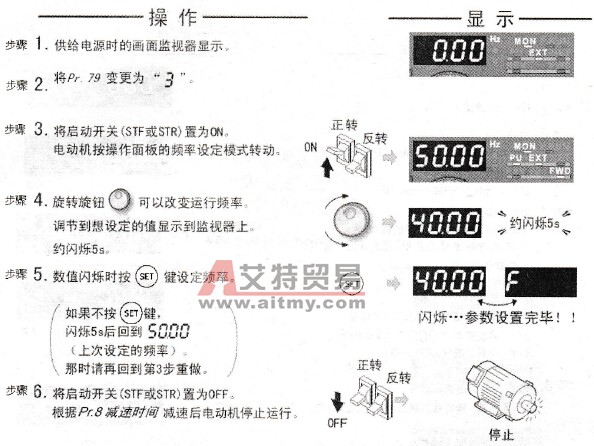

    图1. 47    操作和显示(3)
