三菱A700变频器的认识

    从包装箱取出1. 5kW三菱变频器A700（如图1.28所示），检查正面盖板的容量铭牌和机身侧面的定额铭牌，确认变频器型号，查看产品是否与订货单相符，机器是否有损坏。
    图1. 28    三菱A700变频器外观    了解三菱A700变频器的铭牌并进行变频器的拆装，具体步骤如下。    第一步，观察三菱A700变频器的铭牌（如图1.29所示），并从铭牌中理解三菱变频器的命名规则（如图1. 30所示）。

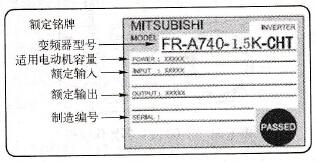

    图1. 29    三菱A700变频器铭牌

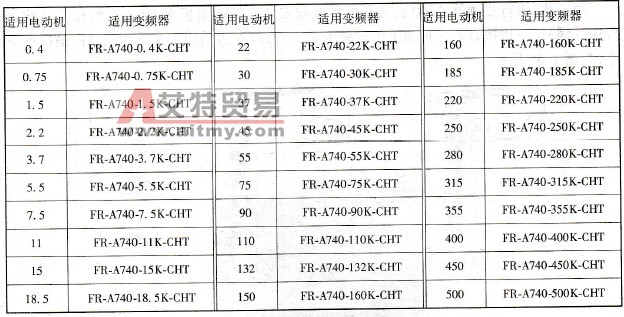

    图1. 30    三菱A700变频器命名规则    从命名规则中可以知道，用于交流电动机传动的变频器其容量非常重要。在一般情况下，电动机容量与变频器容量必须匹配，否则会出现过流、过载等异常现象。表1.2所示为三菱A700变频器与电动机匹配对应表。    表1.2    三菱A700变频器与电动机匹配对应表
    第二步，进行变频器操作面板的拆卸与安装。    如图1. 31所示为A700变频器的操作面板，也是用于变频器参数设置的主要界面。进行操作面板的拆卸时先松开操作面板的两处固定螺钉（螺钉不能卸下），然后按住操作面板左右两侧的插销，把操作面板往前拉出后卸下（如图1. 32所示）。
    图1. 31    A700变频器操作面板

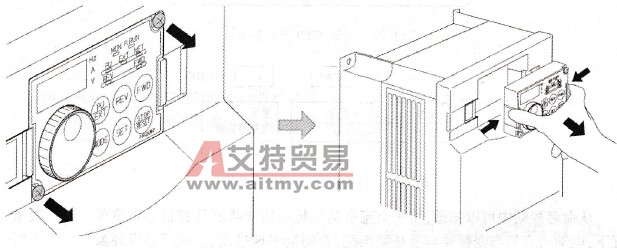

    图1. 32    A700操作面板拆卸    进行操作面板安装时，需要笔直插入并安装牢靠，然后旋紧螺钉。    第三步，进行变频器A700前盖板的拆卸与安装。将前盖板取下时，先旋松安装前盖板用的螺钉，一边按着表面护盖上的安装卡爪，一边以左边的固定卡爪为支点向前拉取下来，如图1. 33所示。
    图1. 33    前盖板的拆卸    安装与拆卸时的动作相反，将表面护盖左侧的两处固定卡爪插入机体的接口，并以固定卡爪部分为支点确实地将表面护盖压进机体，最后拧紧安装螺钉。    需要注意的是，FR-A740-160K-CHT以上的表面盖板由1个变成2个，另外在正面盖板贴有容量铭牌，在机身上也贴有额定铭牌，分别印有相同的制造编号，检查制造编号以确保将拆下的盖板安装在原来的变频器上，以防止维修时出现不必要的混淆e    第四步，拆卸完前盖板后，按照图1. 34所示进行主电路接线，包括电源进线和1. 5kW三相鼠笼式异步电动机接线。注意，为保证电气安全，必须进行可靠接地。    在第一次简单接线中，必须注意：    (1)电源及电动机接线的压着端子，需要使用带有绝缘套管的端子。    (2)电源一定不能接到变频器输出端上(U，V，W)，否则将损坏变频器。    (3)接线后，零碎线头必须清除干净。零碎线头可能造成异常、失灵和故障，必须始终保持变频器清洁。如在电气柜上打孔安装时，请注意不要使碎片粉末等进入变频器中。    (4)为使线路压降控制在2%以内，需要用适当型号的电线接线。变频器和电动机间的接线距离较长时，特别是在低频率输出情况下，会由于主电路电缆的线路下降而导致电动机的转矩下降。

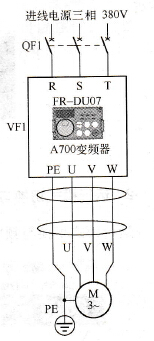

    图1. 34    变频器主电路接线
