变频器频率给定曲线

    所谓频率给定曲线，就是指在模拟量给定方式下，变频器的给定信号P与对应的变频器输出频率f(x)之间的关系曲线f(x)=f(P)。这里的给定信号P，既可以是电压信号，也可以是电流信号，其取值范围在10V或20mA之内。    一般的电动机调速都是线性关系，因此频率给定曲线可以简单地通过定义首尾两点的坐标（模拟量，频率）来确定该曲线。如图1. 17(a)所示，定义首坐标为（Pmin，fmin），尾坐标为（Pmax，fmax），可以得到设定频率与模拟量给定值之间的正比关系。如果某些变频器运行工况需要频率与模拟量给定成反比关系，则也可以定义首坐标为（Pmin，fmax），尾坐标为( Pmax，fmin)，如图1.17(b)所示。

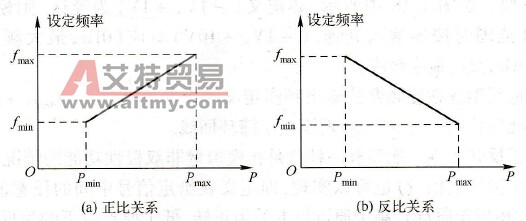

    图1. 17    频率给定曲线    这里必须注意以下几点。    (1)如果根据频率给定曲线计算出来的设定频率超出频率上下限范围，则只能取频率上下限值，因此，频率上下限值优先考虑。    (2)在一些变频器参数定义中，模拟量给定信号P或设定频率f采用百分比赋值，其百分比的定义为模拟量给定百分比P%= P/Pmax×100%和设定频率百分比f%= f/fmax×100%。    (3)在一些变频器参数定义中，频率给定曲线不是直接描述出来，而是通过最大频率、偏置频率和频率增益表达的。
