变频器限流电阻损坏的主要原因

    主要和限流电阻的容量选择有关。如图4-2所示，说明如下。

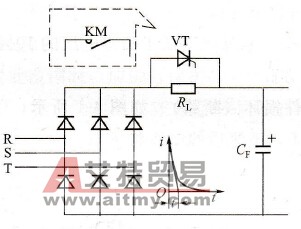

    图4-2    限流电路    ①限流电阻容量的选择    a．限流电阻的耗用功率假设限流电阻RL的取值为：    RL =20Ω    则滤波电容器在充电过程中消耗在限流电阻上的平均功率为：
    b．限流电阻的通电时间  假设滤波电容器的电容量CF为：    CF =5000uF    则通电时间常数r为：    τ=RLCF =20×5000=100000μs=0. 1s    在这么短的时间里，电阻是来不及发热的。所以，实际选择的限流电阻的容量比上面的计算值小得多。常常只有几十瓦。    但有些变频器中限流电阻的容量选得太小，容易经不起非正常的工况。例如，由于某种原因，用于限流电阻“切出”电路的短路器件（接触器或晶闸管）导通得迟了一点，限流电阻就容易损坏。    ②电动机的启动方式不当  某些用户常常通过接通变频器电源来启动电动机，如果启动次数比较频繁的话，由于变频器机箱内温度较高，限流电阻的散热较慢，热量容易积累，也就容易损坏。    ③短路器件损坏  常用的把限流电阻“切出”电路的短路器件是接触器和晶闸管，图4-2中，如果接触器触头被卡或晶闸管损坏，变频器接通电源后，限流电阻将因长时间接在电路中而很快烧坏。
