怎样作出电动机的机械特性曲线？

    用磁粉制动器作负载，如图5-25 (a)所示。首先将变频器的输出频率调节到较高的fX1（通常为额定频率）。由转矩调节器把电动机的负载转矩调至最小位TL1，测得转速为nM11，得到工作点A1;把负载转矩调大至TL2，测得转速为nM12，得到工作点A2；又把负载转矩调大至TL3，测得转速为nM13，得到工作点A3；再把负载转矩调大至TL4，测得转速为nM14，得到工作点A4；连接A1、A2、A3、A4，就得到电动机在工作频率为fX1时的机械特性曲线，如图5-24 (b)中曲线①所示。    其次，将频率降至fX2。由转矩调节器把电动机的负载转矩调至最小位TL1，测得转速为nM21，得到工作点B1；把负载转矩调大至TL2，测得转速为nM22，得到工作点B2；又把负载转矩调大至TL3，测得转速为nM23，得到工作点B3；再把负载转矩调大至TL4，测得转速为nM24，得到工作点B4；连接B1、B2、B3、B4，就得到电动机在工作频率为fX2时的机械特性曲线，如图5-24 (b)中曲线②所示。    又将频率降至fX3。由转矩调节器把电动机的负载转矩调至最小位TL1，测得转速为nM31，得到工作点C1;把负载转矩调大至TL2，测得转速为nM32，得到工作点C2；又把负载转矩调大至TL3测得转速为nM33，得到工作点C3；再把负载转矩调大至TL4，测得转速为nM34，得到工作点C4；连接C1、C2、C3、C4，就得到电动机在工作频率为fX3时的机械特性曲线，如图5-25 (b)中曲线③所示。

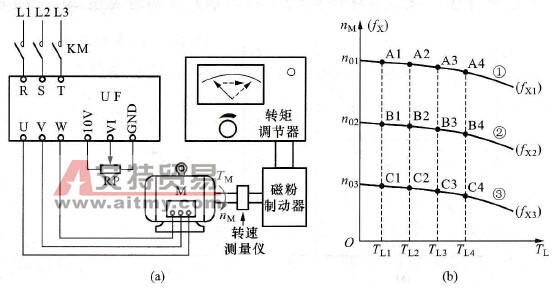

    图5-25    机械特性试验    (a)试验方法；(b)机械特性
