什么是变频器三线控制方式？

    变频器在起动电动机时，具有和接触器控制电路类似的自锁功能，有的变频器在基本控制端子中设置了自锁端子，如图5 -13中的HOLD端子。有的变频器则需要在多功能输入端子中任选一个，预置为自锁端子，如图中X1端子。由于需要用三个端子（正转、反转、自锁），故也称为三线控制。

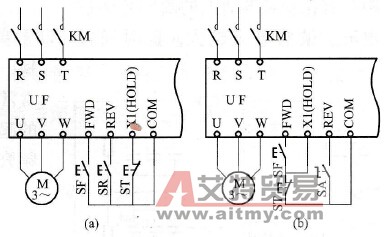

    图5-13    三线控制    (a)接法1；(b)接法2    三线控制有两种接法：    1．正、反转单独控制    如图5-13 (a)所示，正转起动按SF，反转起动按SR，松开后变频器仍保持运行状态。如要停止，则按ST。    2．正、反转切换控制    如图5-13 (b)所示，电动机起动按SF，停止按ST。电动机的旋转方向由转换开关SA切换：SA断开时为正转，SA闭合时为反转。
