怎样校准变频器外接频率表的读数？

    在需要外接频率表的情况下，应进行校准。说明如下：    1．频率表的改装    变频器的外接测量信号，大多是0~10V的直流电压信号，也有输出电流信号的，这里以前者为例。    市场上难以买到改装好的频率表，但可以买到0 ~10V的直流电压表。改装时，只需将电压表表面上的“V”字改为“Hz”；再把最大量程的“10”改为与最高频率对应的数字，例如“50”即可，如图5-5 (b)所示。

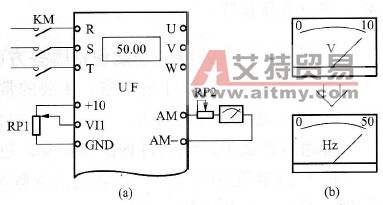

    图5-5    外接频率表的校准    (a)校准电路；(b)频率表的改装    2．读数的校准    把改装好的频率表接到变频器的频率测量端，必要时，可串联电位器RP2，如图5-5 (a)所示。    变频器通电，进行功能预置如下（以康沃G3系列为例）：    将b-10功能（模拟输出AM设定）预置为“0”（测量内容为输出频率）。    把频率给定信号调到最大，显示屏显示最大频率，观察频率表的指针是否也指最大位？如果频率表的指针并不在最大位，则通过b-12功能（AM输出增益）进行修改：如果指针读数偏小，则加大增益；反之，如果指针读数偏大，则减小增益。如果上述方法难以使指针正好指最大位，则适当增大增益，然后通过电位器RP2进行微调即可。
