什么情况下变频器应校验最高频率？

    模拟量频率给定信号由其他设备（如PLC）提供时，如图5-4 (a)所示，由于测量上的原因，当外部信号为最大值时，变频器的输出频率往往并不等于最高频率。例如，变频器的最高频率应为50Hz，而实际只有48Hz。可以认为，外部输入的“10V”，只相当于变频器“10V”的96%，即9.6V。实际的频率给定线如图5-4 (b)中曲线②所示（曲线①是基本频率给定线）。

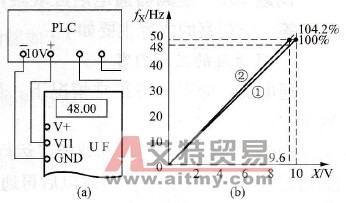

    图5-4    最高频率的校验    (a)外部模拟给定；(b)频率给定线    如果希望在外部信号为最大值时，变频器能够输出最高频率，如第四章第四节所述，根据不同型号的变频器，可采取的方法有：    1．坐标设定法    预置：最大给定信号为Xmax=9. 6V；最高频率为fmax=50Hz。    2．频率增益法    延长曲线②，作出与“10V”对应的频率曲线，并求出其频率增益：    G%=104. 2%
