怎样实现车间的恒压供水？

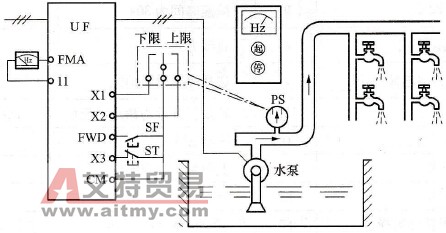

    建议方案如图6-7所示。
    图6-7    车间的恒压供水    1．压力信号的取出    因为车间对供水压力的精度要求不高，故可以采用比较价廉的电接点压力表。其压力的上限位和下限位都有接点，上、下限的位置可调，指针本身也是一个接点。    2．电路的设计    把压力表的下限接点与变频器的频率递增端子相接；上限接点与变频器的频率递减端子相接；指针接点接至公共端子。电动机的起动和停止仍采用自锁方式。    3．变频器的功能预置    见表6-8。    表6-8    车间供水的相关功能 功能码     功能名称 数据码     数据码含义     说 明  F01  频率设定1  9  增／减控制模式2  初始值=上次设定值  F02  运行操作指令输入方式  1  外部端子输入指令  键盘STOP键无效  F03  最高输出频率  50  最高频率为50Hz 　  F04  基本频率  50  基本频率为50Hz 　   F05  额定电压  380V 　 　  F07  加速时间1  20s 　 　   F08   减速时间1  20s 　 　   F09   转矩提升  0.4  风机水泵用二次方递减转矩特性之中间值  F10  电子热保护动作选择  1     动作     适用于普通电动机   F11  电子热保护设定值  94% 　     即电流取用比   F12  发热时间常数  10min  根据电动机容量估计  F15  上限频率  50  上限频率为50Hz 　  F16  下限频率  15  下限频率为15Hz 　  F30  FMA端子电压调整  100% 　  满刻度时为10V  F31  FMA端子功能选择  0  测量输出频率 　  E01  X1端子功能选择  17  增命令  即频率递增  E02  X2端子功能选择  18  减命令  即频率递减  E03  X3端子功能选择  6  自保持选择  即自锁功能  H04  自动复位次数  2  跳闸后可自动重合闸2次  H05  自动复位间隔时间  2s
