怎样预置变频器的转矩提升功能？

    预置转矩提升功能须从了解负载的机械特性人手。    1．离心式风机的机械特性    离心式风机属于二次方律负载，其机械特性可用下式表达    TL=T0+KTnL2    (6-1)式中 TL-负载转矩(N·m)；    T0-损失转矩(N·m)；    KT-比例常数；    nL-负载转速(r/min)。    式(6 -1)所表达的机械特性曲线如图6-2 (a)所示。在额定转速nLN时，负载转矩最大，等于额定转矩TLN，如图中N点。当转速下降至nLX时，负载转矩按二次方规律下降为TLX，如图中X点。    可见，在低速运行时，负载转矩是很小的。    2．转矩提升类型的选择    康沃CVF - P3系列变频器为用户提供了三种U/f线的类型，如图6-2 (b)所示。图中，曲线①主要用于恒转矩负载，曲线②用于一次方律负载，曲线③用于二次方律负载，风机属于二次方律负载，故选曲线③。    3．转矩提升量的预置    由于风机的叶片在起动前常常受到自然风的作用而加大了起动时的阻力，应适当加大起动转矩。所以，预置一定的转矩提升量是必要的，如图6 -2 (c)所示。

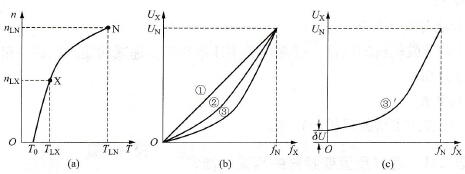

    图6-2    风机的机械特性和转矩提升选择    (a)风机机械特性；(b)转矩提升线；(c)转矩提升量    相关功能的预置见表6 -2。    表6-2    关于转矩提升的相关功能
