变频器串行通信的CAN-485G远程驱动器

    通过在每台变频器的通信口安装CAN-485G远程驱动器构成通信网络，如图6-13所示。传输速率为9600bit/s时可实现最大通信距离为5km，19200bit/s时可达3km，这是目前无中继器时铜线传输的最大距离。CAN-485G是隔离的透明传输驱动器，该产品并未使用CAN协议而采用了透明传输方式，因此，使用CAN-485G后并不需对原有软件作任何修改。CAN信号与RS-485信号相比有以下诸多优点。

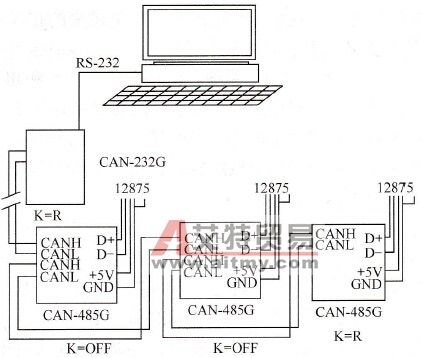

    图6-13    CAN-485G远程驱动器安装示意图    ①通信线的截面积比RS-485通信线大，应选1mm2的双绞线。由于CAN-485G和CAN-232G（接计算机的RS-232接U）设计有两对总线端子，按图6-12所示方法接线也不存在分支线问题。    ②CAN-485G和CAN-232G内部己设计有终端电阻，需将总线始端和末端上的终端电阻设置开关K拨到、“R”位置（接入120Ω终端电阻），而其他站点应拨到“OFF”位置（不接终端电阻）。虽然CAN-485G硬件本身支持挂接110个站点，但实际可访问的站点数量还是由软件决定。    ③CAN-232G和CAN-485G均需DC SV工作电源。CAN-232G的工作电源可取自计算机的USB接口或用DC5V稳压电源，而CAN-485G的工作电源可取自TER接口的⑧脚(+5V)和⑦脚( GND)，并将⑤脚和⑦脚短接（从机模式）。
