变频器串行通信的FSACC01隔离器

    直接联网虽然是最经济的方案，但存在以下缺点。    ①当距离超过500m时，需增加RS-485中继器来延长通信距离，而中继器需要供电。这对于有些无供电条件的场合来说是一个难以解决的问题。    ②整个通信网络是非隔离的，抗干扰能力较差，特别是当网络需要与变频器通信时容易造成误码和死机。    ③由于通信网络是非隔离的，当有雷电或其他较强的瞬变电压干扰作用于网络上时，将造成网络上的全部变频器接口损坏，带来重大的损失。    ④变频器的TER和AUX端口均为MD8F圆形插座，不便于接线。    采用FSACC01隔离器或CAN-485G远程驱动器可以很好地解决以上问题。通过在每台变频器的通信口( TER)安装FSACC01隔离器，构成图6-12所示的主从式RS-485网络，无中继器时可实现最大通信距离为2km（9600bit/s时），19200bit/s时通信距离可达1.2km。如需传送更远距离，可在总线中加装RS-485中继器（型号为E485GA）。FSACC01的通信速率为0～250kbit/s自动适应，并具有防雷击和浪涌保护电路。

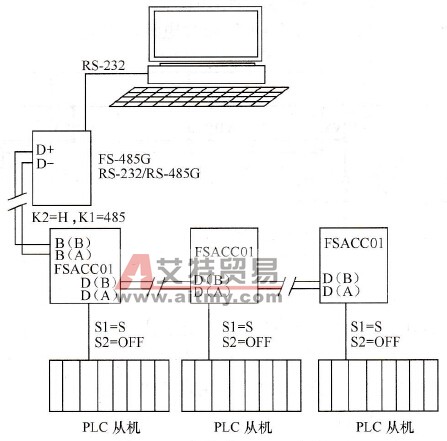

    图6-12    主从式RS-485网络    组网的通信线可选截面积为0.5mm2以上的双绞线，将RS-232/RS-485隔离转换器FS-485G上的设置开关K1拨到“485”位置，选择RS-485模式，将K2拨到“R”位置，接入120Ω终端电阻；将总线末端FSACC01上的终端电阻设置开关S2拨到“R”位置，接入120Ω终端电阻，将其他站点的终端电阻设置开关S2拨到“OFF”位置。    虽然FSACC01硬件本身支持挂接64个站点，但实际可访问的站点数量还是由软件决定。如总线上需挂接变频器通信，为便于使用PLC上的DC 24V电源，可将FSACC01换成BH-485G隔离器，将变频器的RS-485接口经BH-485G隔离后再和总线相连。这种方案可以很好地解决PLC与变频器通信时的干扰和死机问题。
