变频器RS-485通信抗干扰中西门子PLC与变频器的光

    在每台PLC的通信接口安装PFB-G总线隔离器（见图6-16），无中继器时可实现最大通信距离为2km，最多站点数量为160个。如距离超过2km，可在网络中加装RS-485中继器（型号为E485GP），PFB-G的最高通信速率为12Mbit/s，可用于Profibus网络、PPI网络、MPI网络和自由口通信网络等一切RS-485网络，特别适用于干扰较大的恶劣环境。由于光电隔离解决了各个节点由于地电位差带来的经常损坏通信口的问题，并使通信中的干扰减小到最小，特别是当网络中有变频器通信时效果更为明显。
    图6-16    在每台PLC的通信接口安装PFB-G总线隔离器    如总线上需挂接变频器通信，为便于安装和接线，可将PFB-G换成BH-485G隔离器，将变频器的RS-485接口经BH-485G隔离后再和总线相连。这种方案可以很好地解决PLC与变频器通信时的干扰和死机问题。    可用西门子公司的S7-200系列PLC与变频器组成RS-485通信网络，传统的做法是将PLC和变频器的RS-485通信接口直接相连组成网络，实际应用时发现对于一些干扰较严重的工业现场，特别是使用西门子公司的MM4××系列变频器时，常常产生误码、死机甚至损坏RS-485接口的故障，系统的可靠性大大降低。对于架空线路，若遭雷击，则很可能使总线上的所有设备损坏。    解决以上问题的最简单有效的办法是在PLC和变频器的RS-485通信接口上加装带浪涌保护的RS-485光电隔离器，以消除地线环路的干扰和变频器特有的瞬态过电压等。采用PFB-G总线隔离器和BH-485G隔离器组成的PLC和变频器通信网络如图6-17所示。由图6-17可见，所有设备的RS-485接口均被隔离，整个通信线路被浮空，有效地抑制了干扰的进入，也彻底解决了由于设备接地问题而引起的串扰，使系统的可靠性得到很大提高。

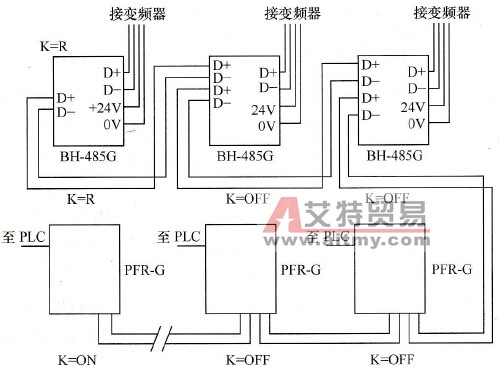

    图6-17    采用PFB-G总线隔离器和BH-485G隔离器组成的PLC和变频器通信网络    PFB-G直接插在PLC的RS-485接口(DB9F)上，工作电压由PLC通信接口的⑦脚和②脚的DC 24V电压供给，无须另接电源。BH-485G采用标准导轨安装结构，安装在变频器机柜中，DC 24V工作电源可取自变频器的DC 24V电源输出端子，安装非常方便。
