变频器RS-485通信抗干扰中采用BH-485G隔离器的方案

    BH-485G隔离器是具有数据流向自动切换功能、数据完全透明传输、无延时的隔离器，传输速率为0～250kbit/s自适应，供电电源有DC 5V和DC 24V两种供选择（一般变频器上均有DC 24V电源输出端子）。而且BH-485G具有两对RS-485接线端子，避免了会使波形畸变的总线分支问题，接线非常方便。    BH-485G采用标准导轨安装方式，带有数据收发指示灯。加装了BH-485G隔离器后的PLC和变频器组成的RS-485通信网络如图6-15所示。

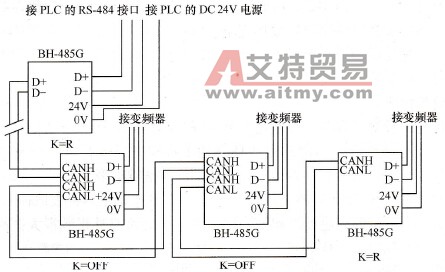

    图6-15    采用BH-485G隔离器的变频器和PLC组成的RS-485通信网络    设置时须将总线两端的BH-485G上的终端电阻设置开关K拨到“R”位置（接入120Ω终端电阻），其他位置的开关拨到“OFF”位置（不接终端电阻）。如通信距离超过2km（9600bit/s时），可在总线中增加RS-485中继器(型号为E485GA)或使用CAN-485G超远程隔离驱动器。
