BT12S系列变频器显示内容切换操作图(F44＞2)

    变频器操作面板显示内容切换的操作(F44＞2)，如图1-8所示。    需要注明的是变频器运行状态下，闪烁显示将不再闪烁，且第一次按“SET/＞＞”键，将显示变频器输出有功电流，电流指示灯亮，按第二次时，将显示变频器输出电压，电压单位指示灯亮。    在电动机状态显示画面，前两个数字为工频运行电动机，后一个数字为变频运行电动机且闪烁。例如如果电动机台数为4台时，电动机状态显示画面为1-34，这表示1号、2号、3号电动机为工频运行状态，4号电动机为变频运行状态；电动机状态显示画面为3-12，这表示3号、4号、1号电动机为工频运行状态，2号电动机为变频运行状态；电动机状态显示画面为0-01，这表示无电动机为工频运行状态，1号电动机为变频运行状态；电动机状态显示画面为1-10，这表示1号电动机为工频运行状态，无电动机为变频运行状态。

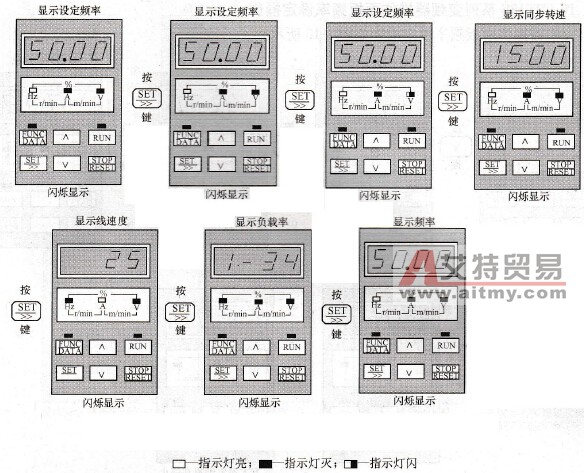

    图1-8    显示内容切换的操作(F44>2)
