变频器利用多功能端子的多处控制方式

    在实际生产中，常常需要在两个或多个地点都能对同一台电动机进行升、降速控制。在大多数情况下，这是通过外接控制信号来实现的。如图5-26所示，SB1和SB2是一组升速和降速按钮，安装在控制盒CA内，由FA显示运行频率；SB3和SB4是另一组升速和降速按钮，安装在另一个控制盒CB内，由FB显不运行频率。控制盒CA和CB分别放置在两个不同的地方。

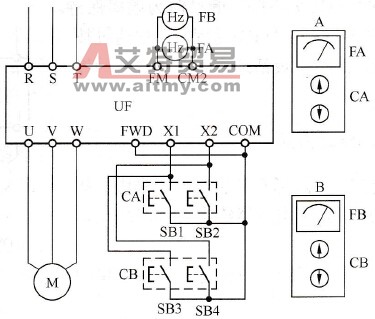

    图5-26    两地升、降速控制    SB1与SB3并联，接在X1和COM端子之间，用于控制升速；SB2与SB4并联，接在X2和COM端子之间，用于控制降速，其工作方式如下。    按下控制盒CA上的SB1或控制盒CB上的SB3，都能使频率上升，松开后频率保持；反之，按下控制盒CA上的SB2或控制盒CB上的SB4，都能使频率下降，松开后频率保持。这样就实现了在不同的地点进行升速或降速控制。
