变频器基频参数的设置

    基频参数应该根据负载的额定参数设置，而不能根据负载特性设置。若负载为电动机，即使电动机选型不适合负载特性，也必须尽量遵循电动机的参数，否则，电动机容易过电流或过载。例如，如果电动机的额定工作频率为50Hz，则基频应设置为50Hz;如果电动机的额定工作频率为60Hz，则基频应设置为60Hz;如果电动机的额定工作频率为100Hz，则基频应设置为100Hz。    如果电动机选择专用的交流变频电动机，电动机上一般都标注有恒转矩、恒功率调速范围。如果标注5～100Hz为恒转矩，100～150Hz为恒功率，基频应该设置为100Hz。    基频参数直接反映变频器输出电压和输出频率的关系，如果设置不当，容易造成负载的过电流或过载。例如一台交流电动机的额定工作频率为50Hz，额定电压为380V，如果变频器的基频设置为50Hz以下，如图5-10中的基频1，电压与频率之比较大，同等频率的输出电压高，输出电流大，在启动时容易造成过电流。如果变频器的基频设置为50Hz以上，如图5-10中的基频2，电压与频率之比较小，同等频率的输出电压低，输出电流小，在启动时容易造成无法启动而过载。

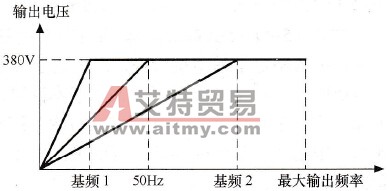

    图5-10    变频器输出电压和输出频率的关系曲线    如果负载在低速时的转矩较大，而转矩补偿（电压与频率之比）预置得较小，则低速时带不动负载；反之，如果负载在低速时的转矩较小，而转矩补偿（电压与频率之比）预置得较大，则补偿过分，低速时电动机的磁路将饱和，励磁电流发生畸变，严重时会因励磁电流峰值过高而导致“过电流”跳闸。    调试时，电压与频率之比的预置宜由小逐渐加大，每加大一挡，观察在最低频时能否带得动负载，还应观察空载时会不会跳闸，一直调整到在最低频率下运行时既能带得动负载又不会空载跳闸时为止。
