变频器绝缘测试

    由于变频器出厂时已进行过绝缘实验，一般尽可能不要再进行绝缘测试。如一定需要做绝缘测试，则必须严格按照下述步骤进行，否则可能会损坏变频器（因为绝缘仪表内部都有一个高压电源，该电源在测量中可能损坏变频器内部电子器件）。测量电路如图2-15所示。

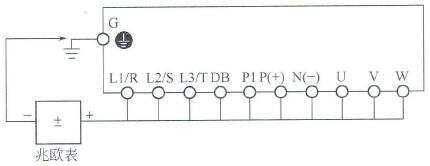

    图2-15    主电路端子测试电路    ①主电路绝缘测试    a．选用DC500V绝缘电阻表，要在断开主电源条件下测试。    b．断开所有控制电路的连接，以防止实验电压窜入控制电路。    c．主电路端子按图2-15所示方式用公共线连接。    d．绝缘电阻表电压只施加于主电路公共连接线和大地(端子G)之间。    e．绝缘电阻表指示值不小于5MΩ为正常合格（变频器单元测定值）。    ②控制电路绝缘测试。不要对控制电路进行绝缘和耐压试验，否则将损坏电路元器件。可用万用表的高阻值挡对控制电路进行连续性测试。    a．断开所有控制电路端子对外的连接。    b．可在控制电路端子和接地端之间进行连续测试，测值大于或等于1MΩ为正常合格。
