FR5000G-11S变频器键盘画板操作技术方法举例
来源:艾特贸易2017-06-04
简介①运行模式。变频器的正常运行画面由操作指令图和棒图两种不同的方式显示,二者用功能代码 E45 进行切换,如图 2-40 中 (a) 为操作指令图, (b) 为棒图。由图可见,从棒图中可在变频

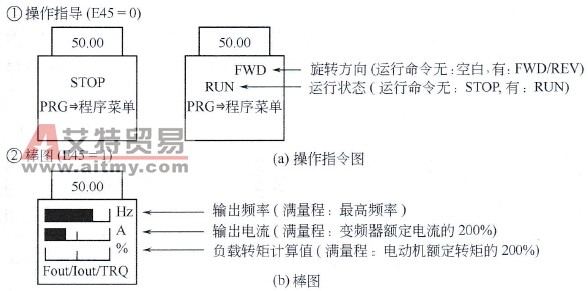

①运行模式。变频器的正常运行画面由操作指令图和棒图两种不同的方式显示,二者用功能代码E45进行切换,如图2-40中(a)为操作指令图,(b)为棒图。由图可见,从棒图中可在变频器的实时频率、电流、转矩等项目中选出任两个项目进行显示。 ②频率设定。在显示运行模式画面后,将功能代码选为F01=0,按∧和∨键,LED即显示出设定的频率值。开始时,按最小单位数据递增,若用手指连续按住∧和∨键,则增减频率速度加快。用SHIFT键可任意选择要改变数据的位。再按PRG或RE-SET键则可恢复原始的运行模式。
图2-40 变频器运行 ③菜单画面显示的更换。运行模式时,按PRG键即显示为菜单画面。如右所示,一个画面只能显示两个项目。按∧和∨可移动光标选择项目。再按下FUNC/DATA键即可显示出相应项目的内容。 ④功能数据设定。功能代码由字母和数字构成,不同的功能组有特定的字母标志。FR-5000变频器共设7组功能组,如表2-20所示。 表2-20 功能代码的内容

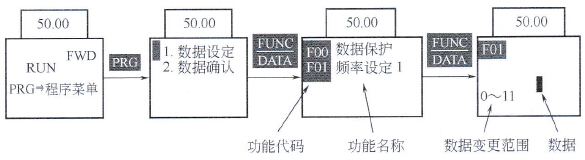

由运行模式画面转换为程序菜单画面,选择“1.数据设定”,按FUNC/DATA键即展现功能选择画面,显示其功能代码为F01,功能为频率设定1,再按FUNC/DATA键即展现出数据设定画面。其设定过程如图2-41所示。

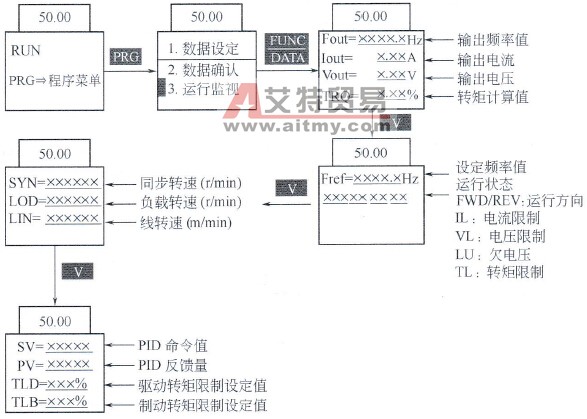

图2-41 功能数据设定过程 ⑤运行状态监视。先将运行状态画面转换为程序菜单画面,选择“3.动行监视”.即显示变频器的实时运行状态。运行状态监视共有4幅画面,可用∧和∨键进行更换,由各画面数据确认其运行状态。图2-42为运行状态监视转换图。 ⑥I/O巡回检查。由运行状态画面转换为程序菜单画面,选择“4.I/O检查”,I/O巡回检查共有7个画面,可用∧和∨键进行更换,由不同画面确认I/O状态。例如,输出入端子Y1~Y5和X1~X9显示ON和OFF;模拟量输入12~32则显示电压和电流值。对于特殊的测速信号PG输入则显示脉冲频率P/S。 ⑦维护信息。由运行状态画面转换为程序菜单画面选择“5.维护信息”。维护信息共有5个画面,可用∧和∨键进行更换。维护信息内容包括以下几点。 a.变频器累计运行时间/小时。 b.变频器箱内最高温度。 c.变频器中间DC回路电压值。 d.主电容器容量。 e.电容器累计运行时间(同时显示出预测寿命/小时)。、 f.冷却风扇累计运行时间(同时显示出预测寿命/小时)。 g.通信出错次数。
图2-42 运行状态监视转换 ⑧负载率测定。由运行模式画面转换为程序菜单画面,选择“6.负载率”即显示负载测定画面。可测定和显示设定时间(一般为1小时)内的最大电流、平均电流和平均制动功率。 ⑨报警。报警的功能选择分“7.报警信息”和“8.报警原因”两项。报警信息有9幅画面进行更换,由于充分运用了计算机控制的信息资源,多功能F-5000变频器报警信息十分丰富,除大家所熟知的25种字符外,还通过画面转换报告故障的生成原因,便于用户维修。例如,当过流时,显示OC1表示加速过程过流,若减速过流则显示OC2,若恒速过流则显示OC3。报警画面上除报警代码OC1高速闪烁外,同时显示出该时的F、U、I、T值。转换画面后可显示累计运行时间DC电压值、变频器的温度,继续换画面可显示各端子的状态。最后一帧画面则可显示OC1出现的总次数和上次出现报警的内容及次数。 当选择“8.报警原因”时,即可显示报警历史.将历次该报警项目的产生原因进行显示,便于用户进行故障诊断。 ⑩数据复制功能。当B变频器需按A变频器的功能数据运行时,无须逐项设定数据,可利用“复制功能”一次完成。先将A运行模式画面转换为程序菜单画面,选择“9.数据复制”则画面显示<DATA copy>数据复制功能指定为READ,即读出变频器的功能数据,直至读出结束,取下面板上的键盘显示器,安装于B变频器上,进行“WRITE”写入模式的操作,即可将A变频器的数据写入B变频器内。复制功能的流程图如图2-43所示。

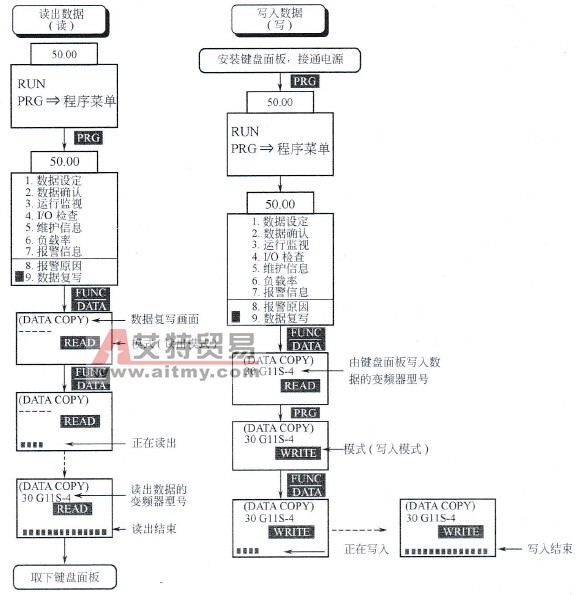

图2-43 数据复制功能的流程图
