FR5000G-11S变频器键盘面板操作体系（LED画面、层次

    ①操作键的功能 PRG：由现行画面转换为菜单画面，或者由运行模式转换到初始画面。    FUNC/DATA：设定频率和功能代码数据存入，LED监视更换。    FWD：正转运行。    REV：反转运行。    STOP：停止命令。    ∧，∨：数据变更，画面轮换。    SHIFT：数位移动或功能组跳跃。    RESET：数据变更取消或报警复位。    ②操作体系    a．正常运行时。操作体系的画面转换层次结构、基本组成如图2-38所示。只有运行时，才可由键盘面板设定频率以及更换LED的监视内容。    当按FUNC／DATA键后，即可按菜单方式选择必要的功能画面和补充画面，菜单功能表如表2-19所示。补充画面是增加在功能画面上未显示出的功能，例如，修改数据和显示报警原因等。

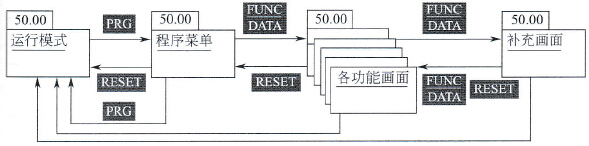

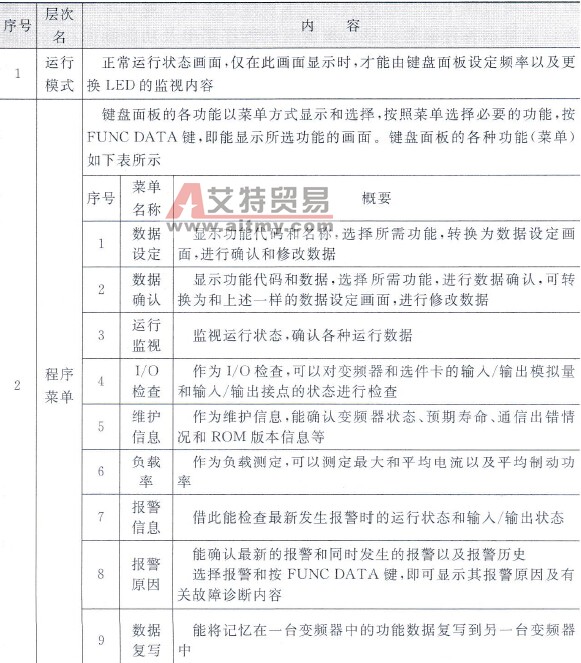

    图2-38    运行时画面转换层次图    表2-19    程序菜单功能表

    b．报警时。当保护功能动作，即出现报警，此时键盘面板即由正常运行操作体系自动转换为报警操作体系，显示出报警模式匦面以及显示各种报警信息。报警时的程序菜单及功能画面和补充画面仍和正常运行一样。此外，由程序菜单返回报警模式只能通过PRG键操作。报警时画面转换层次图如图2-39所示。

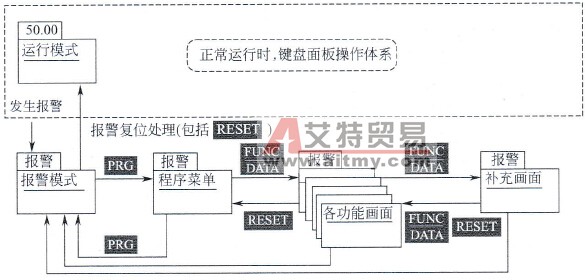

    图2-39    报警时画面转换层次图
