变频器旋钮开关控制的正转电路
来源:艾特贸易2017-06-04
简介1) 硬件设计 硬件设计如图 9.4 所示。 图 9.4 旋钮开关控制的正转运行电路 电路的特点是:在 FWD 和 CM 之间接入旋钮开关 SA 。接触器 KM 仅用于接通变频器电源。电动机的启动和停止由旋
1) 硬件设计 硬件设计如图9.4所示。

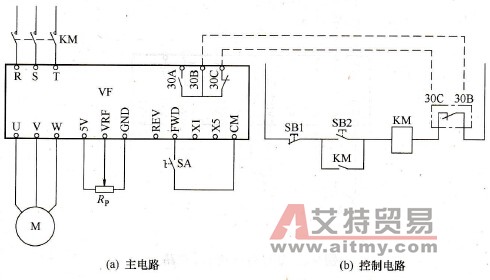

图9.4 旋钮开关控制的正转运行电路 电路的特点是:在FWD和CM之间接入旋钮开关SA。接触器KM仅用于接通变频器电源。电动机的启动和停止由旋钮开关SA来控制。 图中的30B和30C是变频器的跳闸信号,正常运行时保持闭合。 2) 参数设计 相关参数设定如下。 (1) F00设定为50Hz(设定变频器输出频率为50Hz)。 (2) F02设定为2(设定端子FWD、REV控制变频器运行,面板停止/复位键无效)。 (3) F21设定为60Hz(设定运行上限频率)。 (4) F22设定为0.5Hz(设定运行下限频率)。 此电路的优点是简单明了,缺点是在KM与SA之间无互锁环节,难以防止先合上SA,再接通KM,或在SA尚未断开、电动机未停机的情况下,通过KM切断电源的误动作。
