变频器使用中接线与防治噪声时的注意事项

    接线与防止噪声时的注意事项如下。    ①选用在输出测量最大电流时，电压降在额定电压的2%以内的电缆尺寸。    ②弱点控制线距离点离电源线至少100mm以上，绝对不可放在同一导线槽内，并且控制电路配线与主电路配线相交时要成直角，如图2-23 (a)所示。

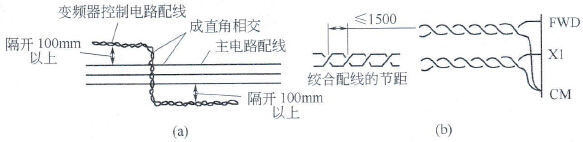

    图2-23    防电磁噪声的布线方法    ③控制回路的配线应采用屏蔽双绞线，双绞线的节距应在15mm以下，如图2-23 (b)所示。    ④为了防止多路信号的相互干扰，信号线以采用分别绞合为宜，如图2-23所示。    ⑤如果操作指令来自远方，需要控制电路配线加长时，可以采用中间继电器控制，如图2-24所示。    ⑥地线除了可防触电以外，对防止噪声也很有效，故接地是必需的。

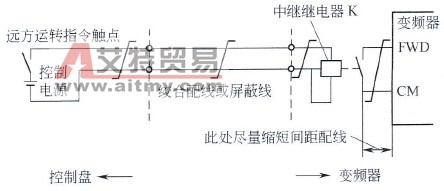

    图2-24    使用中继继电器的连接方法
