变频器过载原因及解决技术方法

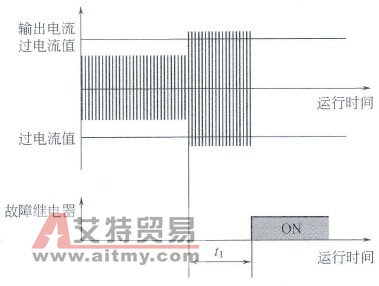

    电动机是在额定电流和额定电压下工作，额定电流和额定电压之积，称为额定功率。当变频器输出超过了额定功率，称为过载。变频器过载，一般是电流超过了额定值，但超过的值不多，还没有达到过电流保护。过载有一个时间的积累过程，当积累值达到时才报过载故障。图2-21是过载保护示意图，当过电流达到一定的时间t1时，变频器过载跳闸。过载发生的主要原因及解决方法见表2-17。

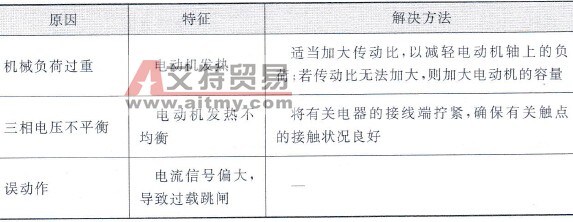

    图2-21    变频器过载    表2-17    变频器过载保护
    例如，某供水单位使用艾默生TD2000-4T0300P(30kW)变频器拖动水泵负载，使用过程中变频器经常报E013故障（过载），检查故障电流记录58A，变频器额定电流60A，经查说明书：该水泵专用变频器过载能力为110%额定电流1min。变频器运行过程输出电流大于等于变频器额定电流，但达不到变频器过电流点，在运行一段时间后产生过载保护，变频器过载保护按反时限曲线不同分为G型和P型。    本机型为P型机，其P型机反时限曲线如图2-22所示，当变频器输出电流达到95%额定电流持续时间达到1h时，则报E013故障。当变频器输出电流达到110%持续时间达到1min也报E013故障。

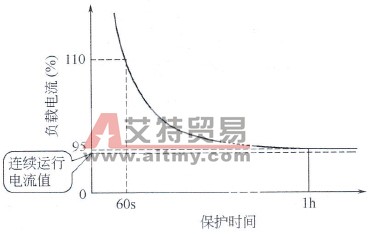

    图2-22    P型机反时限曲线    经现场了解和查看，发现水泵负载长期工作在48Hz，电流长期在58A左右，E013的原因为变频器带载能力不够，需要更换更高一级的变频器，即更换为TD2000 - 4T0370P或EV2000 - 4T0370P (37kW) 。
