按钮方式控制的变频器外接两地控制电路

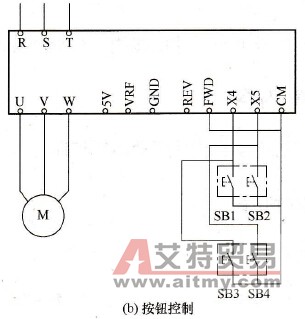

    1)硬件设计    该方法采用的是利用变频器中的升、降速功能进行控制，具体如图1所示。

  图1    图中，SB1和SB2是一组升、降速按钮；SB3和SB4是另一组升、降速按钮。    首先，通过功能预置，使X4和X5端子具有以下功能：    X5接通一频率上升。    X5断开一频率保持。    X4接通一频率下降。    X4断开一频率保持。    因此，在图1中，按下SB2或SB4，都能使频率上升，松开后频率保持；反之，按下SB1或SB3，都能使频率下降，松开后频率保持，从而在易地控制时，电动机的转速总是在原有转速的基础上升降的，很好地实现了两地控制。依此类推，还可实现多处控制。    2)参数设计    相关参数设定如下。    (1) F01设定为4（频率由F00或由∧/∨键和X4、X5设定，失电后，记忆设定的频率）。    (2) F02设定为1（设定端子FWD、REV控制变频器运行，面板停止／复位键有效）。    (3) F03设定为0（变频器与电机依设定的减速时间，以减速的方式减速至0）。    (4) F08设定为5s(加速时间设定)。    (5) F09设定为5s(减速时间设定)。    (6) F39设定为0.01（设定调整频率的步进量）。    (1)采用电位器方式控制时，接线时一定不要接外加电压，只需要利用变频器内部提供的+5V电压即可。    (2)当发现电动机的转向和要求不符合时，可参照前两个项目所讲的知识直接调整就可以了。    (3)一定要断电后才能接线，否则容易损坏变频器。
