电位器方式控制的外接两地控制电路
来源:艾特贸易2017-06-04
简介1) 硬件设计 硬件设计如图 1 所示。当 3 位选择开关 SA 合至 A 时,由电位器 RPA 调节转速;当 SA 合至 B 时,由电位器 RPB 调节转速。 2) 参数设计 相关参数设定如下。 (1) F01 设定为 2 (频

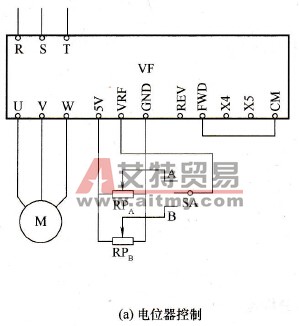

1)硬件设计 硬件设计如图1所示。当3位选择开关SA合至A时,由电位器RPA调节转速;当SA合至B时,由电位器RPB调节转速。 2) 参数设计 相关参数设定如下。 (1) F01设定为2(频率由外控端子VRF设定)。 (2) F02设定为1(设定端子FWD、REV控制变频器运行,面板停止/复位键有效)。 (3) F03设定为0(变频器与电机依设定的减速时间,以减速的方式减速至0)。 (4) F08设定为5s(加速时间设定)。 (5) F09设定为5s(减速时间设定)。 此法有一个明显的缺点:由于两地的电位器不可能同步调节,故两地电位器滑动接点的位置不可能相同。因此,当开SA进行切换时,不可能立即在原有转速的基础上进行调节。例如,电动机的转速先由RPA进行调节(SA在A位)。当SA合至B位时,电动机的转速将首先改变为与RPB的状态相一致,故切换前后的转速难以衔接。
图1
