变频器中电磁接触器选择技术方法

    因为在使用变频器对异步电动机进行起动、停止等控制时是通过变频器的控制端子指令进行的，而不是通过电磁接触器进行的，所以在正常运行时并不需要电磁接触器。但是，为了在变频器出现故障时能够将变频器从电源切断，需要设置电磁接触器。此外，在使用制动电阻的场合，也需要设置电磁接触器。如图5-4所示，在制动电路晶体管出现故障时，由于在制动电阻中将连续流过大电流，所以如不尽快切断电路，具有短时间额定值特性的制动电阻将会被烧毁。在这种情况下，可以利用装在制动电阻上的过载继电器的信号将电磁接触器释放，从而达到保护制动电阻的目的。在选择电磁接触器时应注意使其容量满足：额定电流大于变频器的输入电流值。

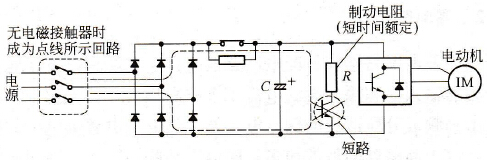

    图5-4    制动电阻保护用电磁接触器
