变频器中配线用断路器选择技术方法

    线路用断路器的作用是开通和关断电源，以及当回路出现过载和短路等故障时将变频器电源切断，以防止事故进一步扩大。在正常情况下，因为变频器本身在不断地对输出电流进行检测，并在出现因过载或短路等原因造成的大电流时启动其保护功能，停止变频器的输出并切断电源和负载的联系，所以并不需要专门设置线路用断路器。但是，当变频器内部发生故障时，变频器本身有时将不能自行切断输出电流，而必须由接在线路上的线路断路器来切断变频器与电源的联系，以达到防止事故进一步扩大的目的。    在选择线路用断路器时，需要考虑以下三个方面的因素：额定电流、动作特性、额定断路电流。下面我们就简单介绍一下如何根据这三个要素选择线路用断路器。    在选择线路断路器时决定断路器的额定电流，并使其满足：线路断路器的额定电流大于变频器的额定电流的基本条件。在进行具体的容量选择时，则可以参考式5-4进行计算。    (5-4)式中P-变频器的额定输出功率，kW；    Im-线路断路器的额定电流，A；    V-额定电压，V；    ρf-变频器的输入功率因数（无输入电抗器时约为    0.6~0.8，有输入电抗器时约为0.8~0. 85）；    η-变频器效率（约为0. 95）。    在选择线路断路器时，还应根据线路用断路器的动作特性和变频器电流特性判断一下断路器是否会因为将变频器接入电源时的浪涌电流以及正常范围内的过载电流而出现误动作。    图5-3给出的仅仅是一种配线用断路器的动作特性和一种变频器电流特性的例子，在进行具体的设计工作时，应根据所选设备进行确认。此外，当以电网电源作为备用电路时，还应注意线路用断路器会不会因为将电动机直接接入电源时的起动电流或在进行星-三角起动切换时的电流而跳闸。    在选择线路用断路器时，应保证线路用断路器的断路能力大于发生短路时的短路电流。虽然短路电流的大小因电源容量和配线系统的条件而异，但一般来说短路电流可以根据与变频器直接相连的变压器的容量进行概算。

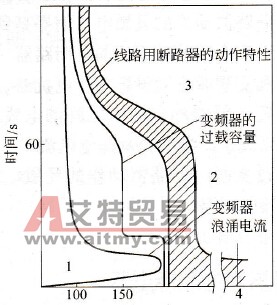

    图5-3    配线用断路器的动作特性    1-变频器的额定输入电流；2-接入变频器时的浪涌电流    （约为额定电流的2~3倍）；3-变频器的过载容量；4-短路电流    (5-5)式中P-变压器容量，kVA；    Is-短路电流，kA；    V-变压器副边额定电压，V；    Xt%-以百分比表示的变压器阻抗。
