变频器多功能输出定义

    多功能数字量输出端子的信号定义包括运行状态输出、运行频率特点输出、报警和故障信号输出等。综合各类变频器的输出定义，具体有以下主要参数。    (1)运行状态输出信号。    ①待机准备信号。在很多DCS和PLC控制中，根据变频器的待机准备信号，主控制器才能控制变频器的启停。因此，定义待机准备信号为变频器的主回路和控制回路电源建立，变频器保护功能不动作，变频器处于可运行状态时，输出ON信号。    ②运行中信号。即变频器处于无故障运行状态，表示变频器正在运行，有输出频率，而频率可以为零，输出ON信号。    ③故障信号。即变频器发生故障时，输出ON信号。    ④故障复位信号。即变频器发生故障后，经过自动复位延时，故障自动复位，并可能已处于运行状态。    ⑤过载检出信号。变频器输出电流超过过载检出水平，并且时间大于过载检出时间，就输出指示信号。    ⑥欠压封锁停止中。当直流母线电压低于欠压限定水平时，输出指示信号。    (2)运行频率特点输出信号。    ①频率上限限制。当变频器的设定频率大于等于上限频率，且运行频率到达上限频率时，输出ON信号。如图2.4所示，fH为频率上限，可以设置小于等于最大输出频率fmax。    ②频率下限限值。当变频器的设定频率小于等于上限频率，且运行频率到达下限频率时，输出ON信号。如图2-4所示，fL为频率下限，可以设置为零到小于等于频率上限fH之间的任意频率。    ③频率到达信号。如图2.5所示，当变频器的输出频率在设定频率的正负检出宽度内时，输出脉冲信号。

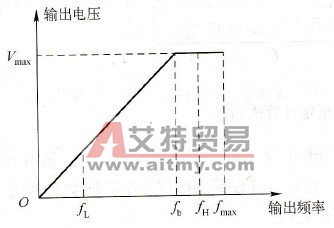

    fH-频率上限；fL-频率下限；    fb-基本运行频率；fmax-最大输出频率    图2.4    上限、下限频率示意

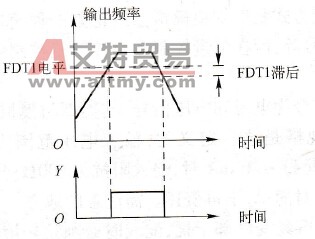

    图2.5    频率水平检测    ④频率水平检测信号。如图2.6所示，当输出频率超过某一设定频率（如FDT1电平）时，输出指示信号，直到输出频率下降到低于FDT1电平的某一频率（FDT1电平-FDT1滞后）。

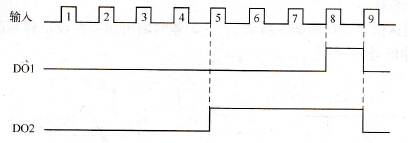

    图2.6    频率到达示意    ⑤摆频上下限限制。一旦变频器选择为摆频运行方式时（可参考第3章摆频内容），若以中心频率计算所得摆频的频率波动范围超过变频器的上限或低于变频器的下限，将输出指示信号。    (3)特定运行方式输出信号。    ①简易程序运转完成指示。简易程序当前阶段完成后，输出指示信号，如单个脉冲信号，宽度为500ms。    ②设定或指定计数值到达。设定计数值给定，指的是从多功能输入端子（定义为计数触发信号输入）输入多少个脉冲时，多功能输出端子就输出一个指示信号。    如图2.7所示，当输入第8个脉冲时，多功能输出端子就输出一个指示信号，此时应设定相应的设定计数值给定为8。而指定计数值给定则指从多功能输入端子输人多少个脉冲时，多功能输出端子就输出一个指示信号，直到设定计数值到达为止。
    图2.7    设定计数值和指定计数值到达    在图2.7中，当多功能输入端子输入第5个脉冲时，多功能输出端子D02就开始输出一个指示信号，直到设定计数值8到达为止。此时，应设置相应的指定计数值给定为5。当指定计数值比设定计数值大时，指定计数值无效。    ③设定长度到达指示。当定义多功能输入端子为计数功能时，变频器就能对多功能输入端子的信号进行计数，一旦计数值转换成的长度值大于等于设定长度时，就输出指示信号。    ④设定运行时间到达。当变频器累计运行时间到达设定时间时，输出指示信号。
