变频器外部噪声的影响及预防措施

    在变频器的工作过程中，和变频器处于同一控制柜内的其他设备以及与变频器接在同一供电电源上的其他设备所产生的噪声信号将会通过辐射和电源线传导等方式进入变频器，并有可能引起变频器跳闸甚至烧毁变频器。    虽然在进行变频器设计时对变频器本身已经采取了各种抗干扰措施，并通过各种实验手段进行过验证，但是，由于变频器属于微电子产品，其抗干扰能力有一定的限度，在使用过程中仍然有必要采取措施，以达到抑制进入变频器的内部噪声，保证变频器正常工作的目的。    为了达到减少外部噪声对变频器的影响的目的，通常可以采取以下措施。    (1)在电磁接触器、辅助继电器、电气制动器等带有内部线圈的设备的旁边以并联的方式接人浪涌吸收器，以达到抑制这些设备在进行开关时产生的浪涌电流的目的，如图7-1所示。
    图7-1    感性负载浪涌电流的吸收    (a)-交流电磁接触器或辅助继电器；(b)-交流电磁线圈，制动器、    离合器的线圈；(c)-荧光灯；(d)-直流电磁接触器或辅助继电器    (2)对于模拟信号电路和采用集电极开路输出方式的顺序控制电路等低压电路，除了采取和主回路分别布线的措施之外，还应使用屏蔽线和双绞线，并遵照变频器的布线要求进行布线，如图7-2所示。    (3)接地线应尽可能使用较粗的电线，并按照要求与接地端连接。变频器的接地端应尽量避免与电动机、变压器等共用同一地线。在必须使用同一地线时也应在布线方面将双方至接地点的连线分开。此外，接地施工方面也应遵照有关规定。    (4)在变频器的输入端插入噪声滤波器和交流电抗器，以抑制来自电源的噪声的侵入。

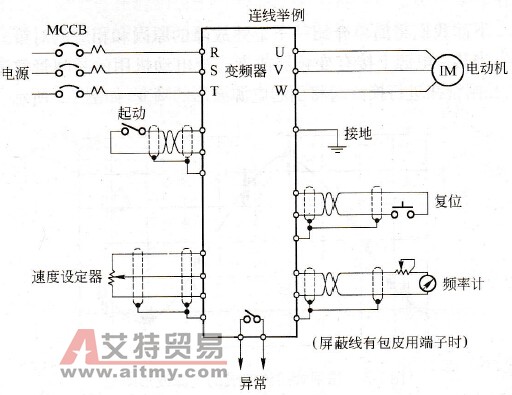

    图7-2    变频器连线举例
