化工厂泵与搅拌机变频控制系统的硬件设计

来源:艾特贸易2017-06-04

简介图 2. 46 所示为化工厂泵与搅拌机变频控制系统的硬件设计,其内容包括: (1) VF1 、 VF2 和 VF3 分别控制电动机 M1 、 M2 和 M3 ,并在电动机端安装热继电器,其选型跟普通继电器没有区别

    2. 46所示为化工厂泵与搅拌机变频控制系统的硬件设计,其内容包括:    (1) VF1VF2VF3分别控制电动机M1M2M3,并在电动机端安装热继电器,其选型跟普通继电器没有区别,并将电流整定为1.1倍的额定电流。    (2)对于VF1来说,其频率设定通过电位器Rp1或多段速,同时通过输出AM信号,即变频器运行速度信号给VF2VF3VF2VF3在自动情况下,即AU信号接通时进行同步跟随。    (3)对于VF2VF3来说,通过选择AU信号,可以工作在自动和手动两种情况,手动情况下,采用电位器输入信号,即Rp2控制VF2Rp3控制VF3    (4) VF1故障后,其A1C1端子动作,KA4动作,随即停止VF2VF3,且只有在VF1动作复位的情况下才能再次启动。    为了确保多段速合理的应用,本项目中选择了多位转换开关H5881/3,其外观与功能如图2. 47所示。该选择开关提供了6个选择位,而本项目只需要用到其中的2位和0位,其余几位以方便扩充用(注意练习与思考)。

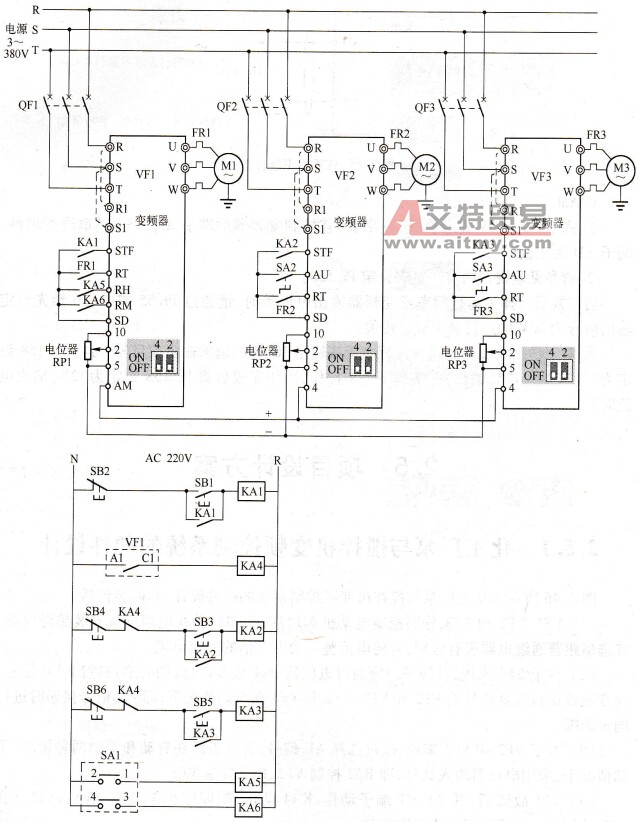

总体设计思路
    2. 46    总体设计思路

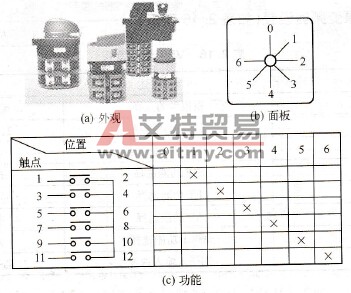

多位转换开关
    2. 47    多位转换开关
