A700变频器模拟量输出端子操作

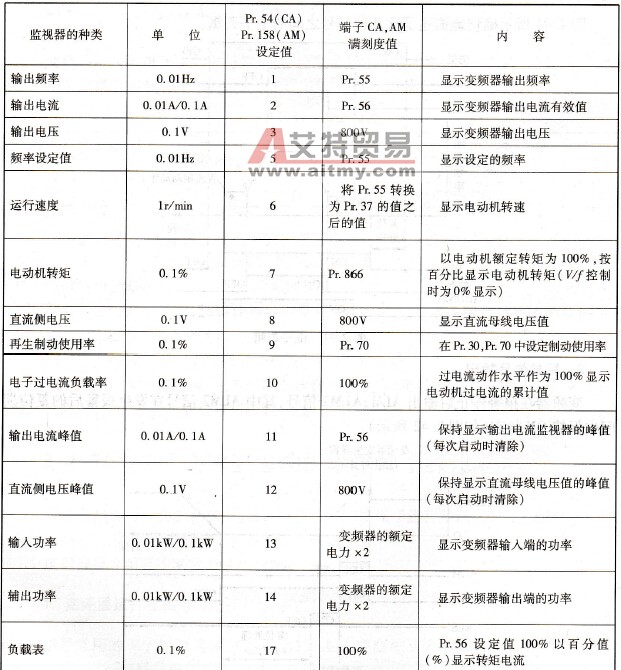

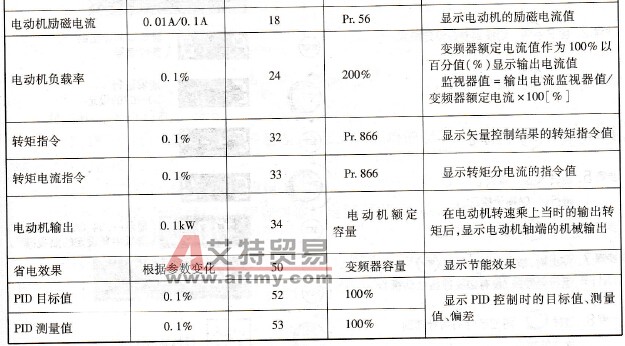

    A700具有两个模拟量输出端子CA和AM，分别输出电流信号和电压信号。    1．输出模拟量的种类    CA和AM端子可以输出频率、电流、电压、功率、转矩、PID目标值等，表2.13所示为除了“21:基准电压输出”之外的所有模拟量信号。    表2. 13    模拟量设定功能

    2．CA端子校正    图2. 43所示为CA端子的输出连接及校正。在校正参数C8中进行模拟量电流输出为零时的设定，而在C10中进行模拟量电流输出最大时的设定。校正参数C9和C11对模拟量输出电流进行最小值和最大值设定。

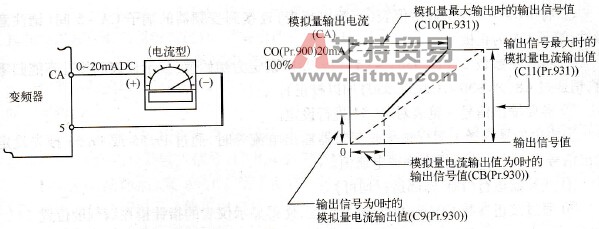

    图2. 43    CA端子输出连接及校正    对校正参数C0进行参数修改，如图2.44所示。

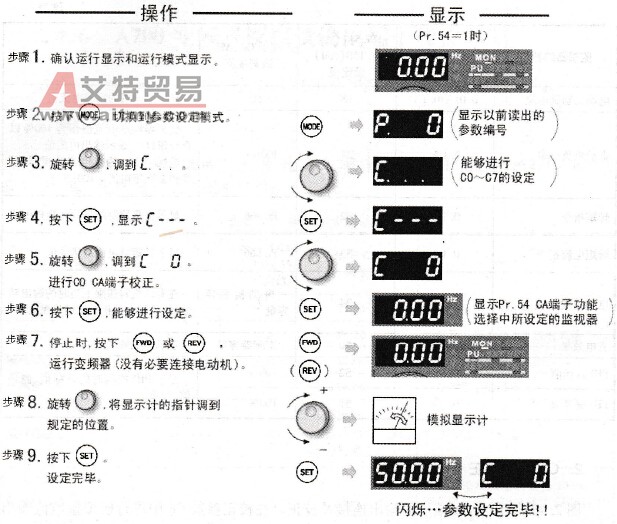

    图2.44    对C0进行参数修改    对CA端子进行校正如下。    ①将DC 0~20mA显示仪表（直流电流表）连接到变频器的端子CA-5间（请注意极性，端子CA为正极）。    ②将校正参数C8( Pr. 930)~C11( Pr. 931)设定为初始值(显示仪表的指针不能归零时，请通过C8( Pr. 930)，C9( Pr. 930)加以校正）。    ③参照输出信号一览表对Pr. 54进行设定。    当输出信号选择了运行频率或变频器输出电流等时，通过Pr. 55或Pr. 56预先设定输出信号为20mA的运行频率或电流值。    ④变频器运行（PU、外部运行均可）。    ⑤通过校正参数CO( Pr. 900)进行设定，使得显示仪表的指针指在满刻度位置。    3．AM端子校正    图2. 45所示为AM端子连接图。AM端子最大输出为DC 10V，参数C1设定的是对应输出电压的增益值。
    图2.45    AM端子连接图    对AM端子进行校正如下。    ①将DC 0～10V显示仪表（频率表）连接到变频器的端子AM-5间（请注意极性，端子AM为正极）。    ②请参见监视器内容一览表设定Pr. 158。    当监视器选择了运行频率或变频器输出电流等时，请通过Pr. 55或Pr. 56预先设定输出信号为10V的运行频率或电流值。    ③对于输出电流等在运行过程中无法输出100%的值的输出项目等，可将Pr. 158设定为“21”（标准电压输出）并实施下一步操作，操作完成后将Pr. 158设定为“2”（输出电流时）。
