A700变频器对电动机的热保护功能设置

    1．热保护值参数Pr.9    设定好电子热保护值，可以对电动机进行过热保护，同时能够在变频器低速运行时，保护电动机因冷却风扇速度降低而引起的电动机自冷却能力降低的问题。表2.9所示为Pr.9的具体设定参数值。    表2.9    Pr.9的具体设定参数值
    2．外部热继电器动作信号输入    为了对电动机进行热保护，通常会使用外部热继电器，但是如果仅仅使用它，即使电动机真的保护后，也只是切断了变频器的输出主回路，并没有使变频器停止运行。因此A700变频器特别设置了外部热继电器输入保护功能，即对多功能输入端子Pr. 178~Pr. 189设置为“7：外部热继电器输入”，即可按照图2. 36所示连接方式来实现动作保护。图2.38中所示的OH端子就是外部热继电器输入功能。    外部热继电器动作时，变频器输出关闭，并输出异常信号“E．OHT”。

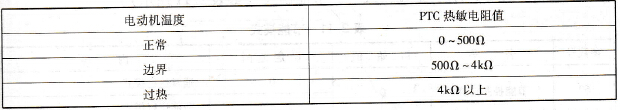

    图2. 38    热继电器信号输入    3．热敏电阻PTC输入    PTC热敏电阻的最大特点是体积小（典型尺寸：1. 9mm×0.6mm)，响应快，具有4层保护，并且有3个头串联（最多可有9个头串联），因此可埋藏在电动机的三相线圈中，可对不同温度进行保护，也可对电动机的轴承、润滑剂等关键部位进行保护（如表2. 10所示）。    表2. 10    电动机嵌入式PTC电阻值变化

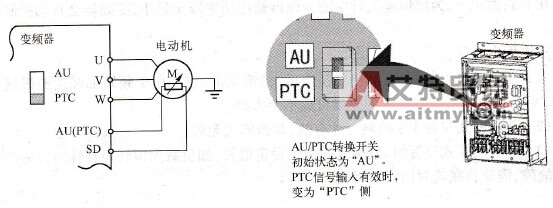

    A700变频器具有PTC输入功能，其接线如图2.39所示，并设置参数Pr. 184= 63。

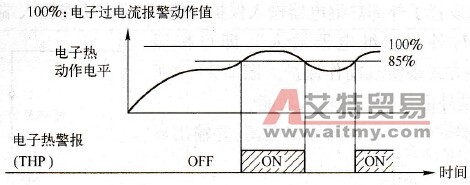

    图2. 39    热敏电阻PTC输入连接图    4．电子过电流报警输出和预报警信号    变频器A700具有多功能输出端子如RUN、SU、IPF、FU、ABC1和ABC2共6个，它们可以被设定不同的输出信号。如果要特别保护电动机，可以输出电子过电流报警信号和故障信号，即THP、E．THM或E．THT。图2.40所示为信号输出示意。    电子过电流与报警时，应该设定多功能端子为“8，108：电子过电流保护预报警”，其中“8”为正逻辑，“108”为负逻辑。预报警时，变频器输出不关闭。
    图2. 40    电子过电流报警输出
