A700变频器模拟量通道的确定

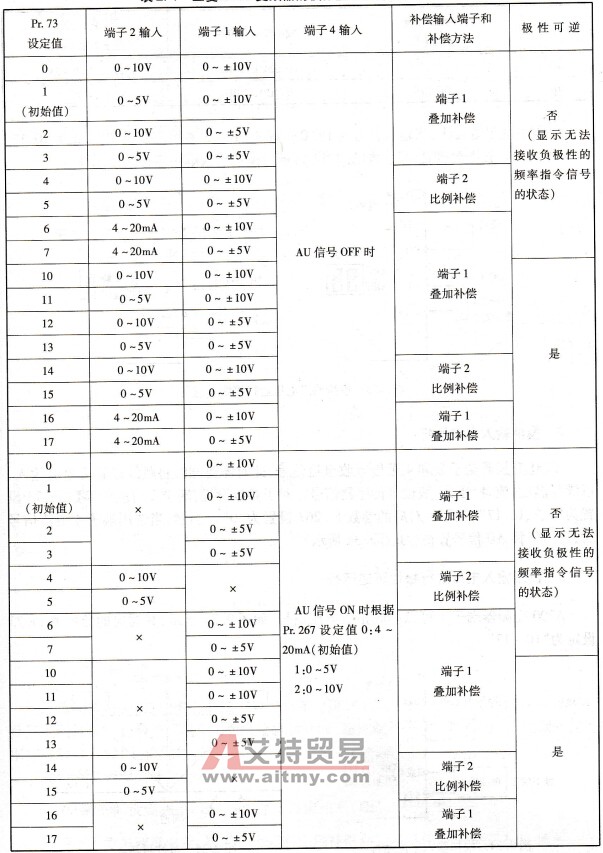

    三菱A700变频器的模拟量通道的切换和选择遵照表2.4所示进行。A700共有3路模拟量通道，即端子2、4和1，其中2和4的输入可以选择电压和电流信号中的任意一种；而端子1只能输入电压信号，但允许输入正负电压。    1．模拟输入电压运行    A700变频器端子2和4可以接收两种型号的电压信号，即0~5V或0~10V，因而变频器的电源输出端子也提供了两种类型的规格，如表2.5所示。    表2.4    三菱A700变频器的模拟量通道的切换和选择

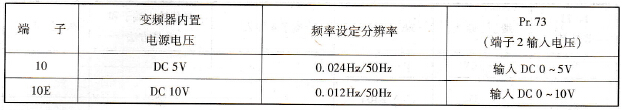

    表2.5    变频器输出电源规格

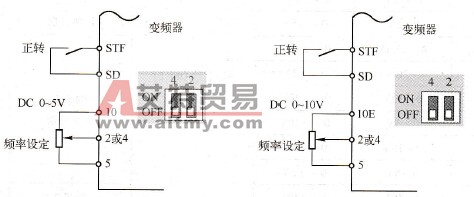

    根据参数设置要求，当输入信号为DC 0～5V时，Pr．73参数需要设置“0、2、4、10、12、14”：Pr. 267参数需要设置“1”。如图2.33所示为模拟输入电压运行接线示意。

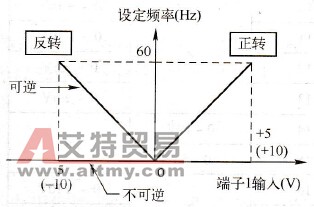

    图2. 33    模拟输入电压运行接线示意    2．模拟输入电流运行    A700变频器端子2和4可以接收电流信号，此时需要同时将跳线设置为电流输入，以满足温度、流量、压力、液位等传感器信号。对于参数设置，端子2对应的参数Pr. 73设置为“6、7、16、17”，端子4对应的参数Pr. 267设置为“0”。当然，当选用端子4电流信号时，还需要将AU信号置位（如图2.34所示）。    3．模拟输入电压进行极性可逆运行    A700变频器端子1可以接收正负电压信号，如图2.35所示，其对应的参数值Pr. 73设定为“10～17”。
    图2. 34    模拟输入电流运行
    图2.35    极性可逆运行    4．叠加补偿    A700变频器具有叠加补偿功能，方便在速度同步控制中启动有很好的同步功能，此时需要将Pr. 73设置功能为“0~3、6、7、10～13、16、17”。    对端子2的叠加补偿量百分比能够通过Pr．242进行调整，对端子4的补偿量能通过Pr. 243进行调整，调整公式如下。

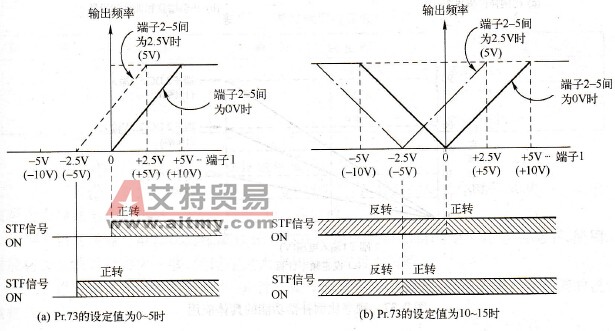

    频率叠加功能的具体应用如图2. 36所示。
    图2. 36    频率叠加功能的具体应用    5．比例补偿功能    在选择比例补偿时，端子1或4为主速度给定，端子2为比例补偿信号，这一点需要特别引起注意。在端子1或4主速度给定为0时，通过端子2的补偿也为0。比例补偿范围在参数Pr. 252（比例补偿偏置）和Pr. 253（比例补偿增益）中设定。    其中设定频率的计算公示如下。

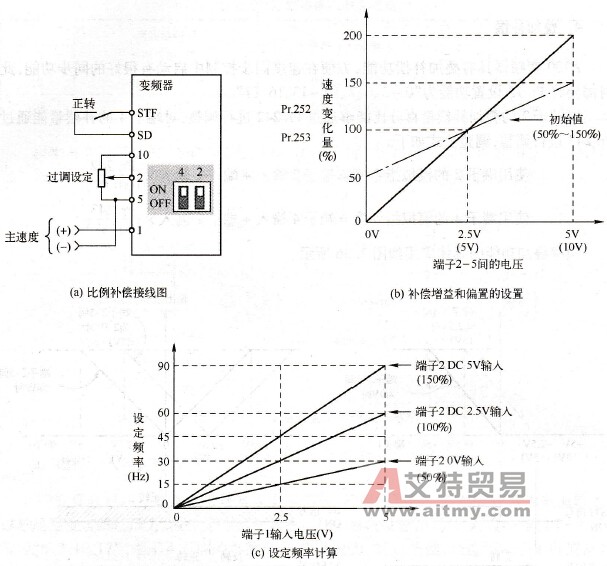

    以端子1为主速度给定，端子2为频率比例补偿功能的具体应用如图2. 37所示。
    图2. 37    频率比例补偿功能的具体应用
