A700变频器多段速接线与参数设置

    通过开关发出3段速度的选择命令，肩动与停止采用PU面板和端子命令两种方式进行。    (1)先按图2.28所示进行接线。

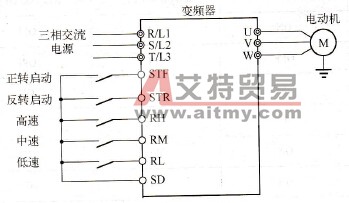

    图2. 28    多段速选择一    (2)以低速开关为例进行面板启停，如图2.29所示。

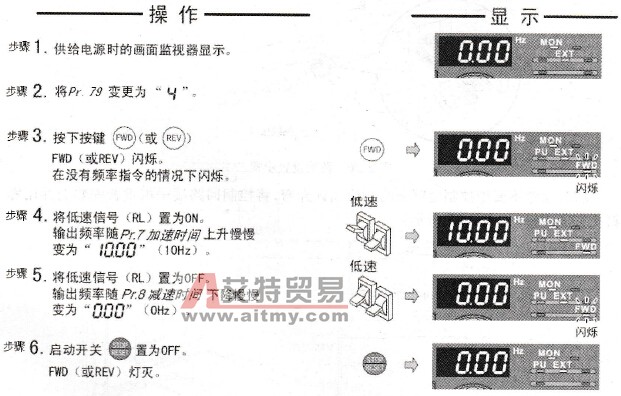

    图2. 29    面板启停一    (3)再按图2.30所示进行接线。

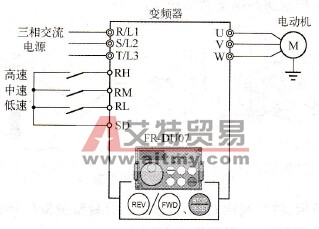

    图2. 30    多段速选择二    (4)以低速开关为例进行面板启停，如图2.31所示。

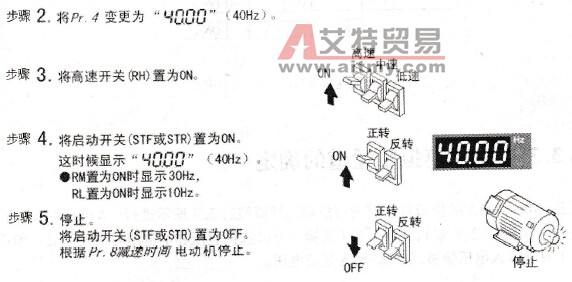

    图2. 31    面板启停二    (5)熟悉参数设置，以完成7段速设置。    根据表2.3所示进行7段速设置。    表2.3    7段速设置
    段 速     RH( ON/OFF)     RM( ON/OFF)     RL( ON/OFF)  参数号     1速     ON     OFF     OFF     Pr. 4     2速     OFF     ON     OFF     Pr. 5     3速     OFF     OFF     ON     Pr. 6     4速     OFF     ON     ON     Pr. 24     5速     ON     OFF     ON     Pr．25     6速     ON     ON     OFF     Pr. 26     7速     ON     ON     ON     Pr．27     根据表2.3所示可以画出7段速所对应的时间／频率曲线（见图2. 32）。
    图2. 32    7段速所对应的时间／频率曲线
