变频器预定义的V/f曲线和用户自定义V/f曲线

    由于电动机负载的多样性和不确定性，因此很多变频器厂商都推出了预定义的V/f曲线和用户自定义的任意V/f曲线。    预定义的V/f曲线是指变频器内部已经为用户定义的各种不同类型的曲线。如艾默生EV2000变频器有3种特定曲线(见图2.11(a))，曲线1为2.0次幂降转矩特性，曲线2为1.7次幂降转矩特性，曲线3为1.2次幂降转矩特性。罗克韦尔AB PowerFlex 400变频器有4种定义的曲线(如图2. 11(b)所示），其定义的方式是在电动机额定频率一半(50% fN)时的输出电压是电动机额定电压的30%时(30%VN)为曲线1，35%VN时为曲线2，40% VN时为曲线3，VN时为曲线4。这些预定义的V/f曲线非常适合在可变转矩（如典型的风机和泵类负载）中使用，用户可以根据负载特性进行调整，以达到最优的节能效果。

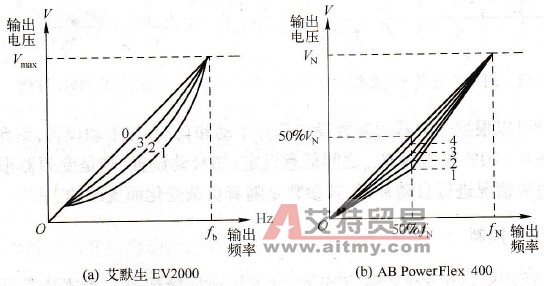

    图2.11    预定义V/f曲线    对于其他特殊的负载，如同步电动机，则可以通过设置用户自定义V/f曲线的几个参数，来得到任意V/f曲线，从而可以适应这些负载的特殊要求和特定功能。自定义V/f曲线一般都通过折线设定，典型的有三段折线和两段折线。    以三段折线设定为例（如图2. 12所示），厂通常为变频器的基本运行频率，在某些变频器中定义为电动机的额定频率；V通常为变频器的最大输出电压，在某些变频器中定义为电动机的额定电压。如果最大输出电压等于额定电压或者基本运行频率等于额定频率，则两者是一回事；如果两者之间数值不相等，就必须根据变频器的用户手册来确定具体的数据。图2. 12中给出了三个中间坐标数值，即（f1，V1）、（f2，V2）、（f3，V3），用户只需填入相应的电压值或电压百分比，以及频率值或频率百分比即可。如果将其中的两点重合，就可以看成是二段折线设定。    虽然用户自定义V/f曲线可以任意设定，但是一旦数值设定不当，就会造成意外故障。比如说低频时转矩提升电压过高，造成电动机启动时低频抖动。所以，V/f曲线特性必须以满足电动机的运行为前提条件。

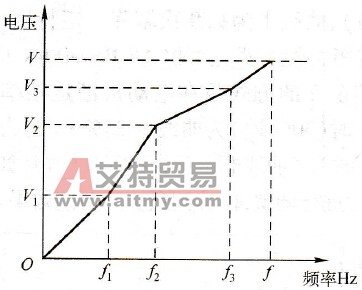

    图2.12    用户自定义V/f曲线
