变频器高速脉冲输出

    高速脉冲输出起初是作为与运行频率成比例的脉冲信号，用以接脉冲频率表用的。但是现在随着软件的更新，高速脉冲信号可以直接输出模拟量输出的常见信号，如频率、电流、电压等。    使用高速脉冲输出时，需要根据不同的负载阻抗来连接相关设备。如果负载条件不同，则有可能出现特性不满足或损坏脉冲输出端口的危险。其脉冲电压根据变频器不同定义也不同，通常为5~ 24V。    在使用共集电极输出时，输出电压和负载阻抗的关系如表2.1所示，接线见图2.9(a)。

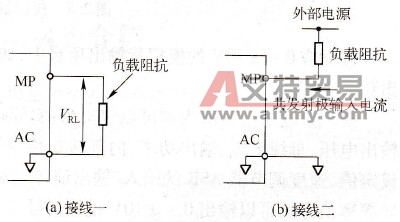

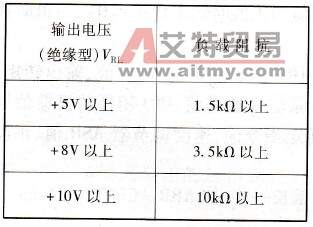

    图2.9    高速脉冲输出接线    表2.1    输出电压和负载阻抗的关系
    使用共发射极输入时，如使用外部电流为直流12V或15V的外部电源，共发射极的输入电流最大不超过16mA，如图2.9(b)所示。
