三菱FR-E500变频器的控制电路接线端

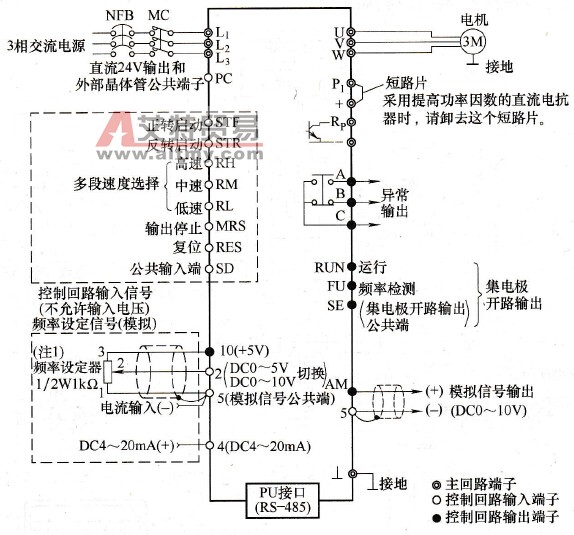

    1) 外接频率给定端    变频器为外接频率给定端提供+5V电源（正端为端子10，负端为端子5），信号输入端分别为端子2（电压信号）、端子4（电流信号）。    2) 输入控制端    STF-正转控制端。    STR-反转控制端。    RH、RM、RL-多段速度选择端，通过三状态的组合实现多挡转速控制。    MRS-输出停止端。    RES-复位控制端。    3) 故障信号输出端    由端子A、B、C组成，为继电器输出，可接至AC220V电路中。    4) 运行状态信号输出端    FR-E500系列变频器配置了一些可表示运行状态的信号输出端，为晶体管输出，只能接至30V以下的直流电路中。运行状态信号有以下两种。    RUN-运行信号，变频器运行时有信号输出。    FU-频率检测信号，当变频器的输出频率在设定的频率范围内时，有信号输出。    5) 频率测量输出端    AM-模拟量输出，接至0～10V电压表。    6) 通信PU接口    PU接口用于连接操作面FR-PA02-02、FR-PU04以及RS-485通信，如图6.3所示。    图6.3    三菱FR-E500变频器的连接
