变频器主电路的高-低拓扑结构

    高-低结构高压变频器为单元串联多重化电压源型变频器，如图5. 21所示。它由多个低功率单元串联叠加而达到高压输出，各功率单元由一体化的输入隔离变压器的副边分别供电（以低压形式输出），由若干个低压变频功率单元以输出电压串联方式（功率单元为三相输入单相输出）来实现高压输出。

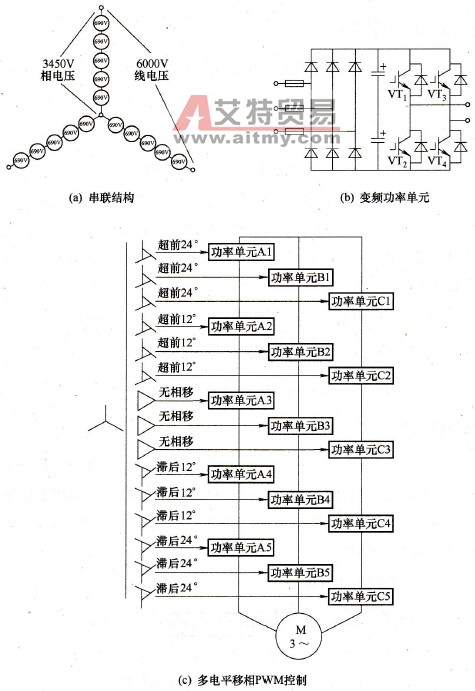

    图5.21    高-低结构高（中）压变频器结构    图5.22所示是高-低结构高压变频器的电气连接。功率单元单相桥式逆变电路是用4种不同的开关模式，可输出0和±13种电平。每个单元采用多电平移相PWM控制，即同一相每个单元的调制信号相同，而载波信号互差一个电角度且正反相对。这样每个单元的输出便是同样形状的PWM波，但彼此相差一个电角度。每个单元串联功率单元越多，输出越接近正弦波。此类变频器又称为“完美无谐波”变频器，其缺点主要有以下两点。    (1)所用元器件多，因而出现故障的可能性增多。    (2)串联元件主要以IGBT、GTO和IGCT等为主，因而这种类型变频器属于电压型，只能实现能量的单向流动，不能将电能反馈电网。
    图5.22    高-低结构高压变频器的电气连接
