变频器三相逆变桥的工作原理

    1．电路结构与工况。三相逆变桥的电路结构如图2-6a所示。各管的信号输入端旁，画出了各自的控制信号。    A、B为直流电源端，U、V、W为逆变桥的输出端。    在每个周期中，各逆变管的工作情况如图2-6b所示。图中，阴影部分为各逆变管的导通时间。

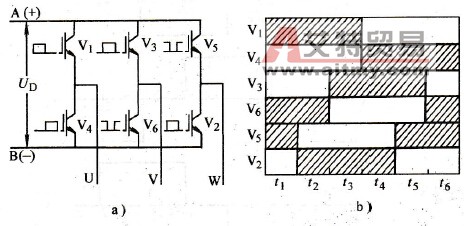

    图2-6    三相逆变桥的工况    a)电路结构b）各管的通断安排    2．逆变桥的输出线电压    (I)U、V之间(uUV)    1)在t1、t2时间内，V1、V6同时导通，U为“+”、V为“-”，uUV为“+”，且Um=UD。    2)在t4、t5时间内，V4、V3同时导通，U为“-”、V为“+”，uUV为“-”，Um=UD。    (2)V、W之间(uYW)    1)在t3、t4时间内，V3、V2同时导通，V为“+”、W为“-”，uVW为“+”，Um=UD。    2)在t6、t1时间内，V6、V5同时导通，V为“-”、W为“+”，uVW为“-”，Um=UD。    (3)W、U之间(uWU)    1)在t5、t6时间内，V5、V4同时导通，W为“+”、U为“-”，uWU为“+”，Um=UD。    2)在t2、t3时间内，V1、V2同时导通，W为“-”、U为“+”，uWU为“-”，Um=UD。    uUV、uVW、uWU的波形如图2-7所示。由图可知，三者之间的相位互差2π/3，它们的振幅值都与直流电压UD相等。    可见，只要按照一定的规律来控制六个逆变管的导通与截止，就可以把直流电逆变成三相交流电。而逆变后的电流频率，则可以在上述导通规律不变的前提下，通过改变控制信号的变化周期来进行调节。

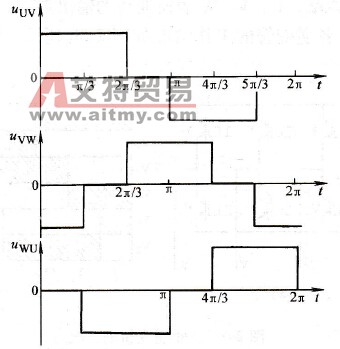

    图2-7    三相逆变桥的输出电压
