变频器单相逆变桥的工作原理

    1．电路结构。如图2-5a所示，由4个逆变管V1～V4构成。A、B为电源端，输入直流电压UD；a、b为输出端，输出交变电压。    2．工作原理    (1)设定输出电压的正方向。规定当a端为“+”、b端为“-”时，输出电压uab为“+”；反之，当a端为“-”、b端为“+”时，输出电压uab为“-”。    (2)各逆变管的控制信号。如图2-5a中V1～V4的信号输入端旁的波形所示。由图可知，控制信号为矩形波。

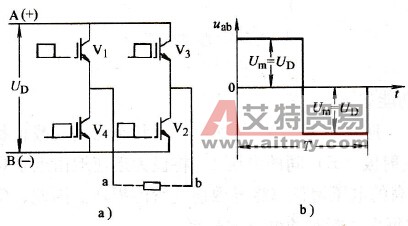

    图2-5    单相逆变桥的工况    a)电路结构b）输出电压波形    (3)逆变过程    1)在前半周期，控制信号使V1、V2导通，而V3、V4截止。这时，输出端的电压uab的特点是    极性：a为“+”、b为“-”，uab为“+”    振幅：Um=UD    2)在后半周期，控制信号令V1、V2截止，而V3、V4导通。这时，输出电压uab的特点是    极性：a为“-”、b为“+”，uab为“-”    振幅：Um= UD    如此周而复始地交替下去，则a、b两端输出的便是交流电压uab了，其波形如图2-5b所示。由图可知，uab是方波。
