变频器安装布线原则与注意事项

    合理选择安装位置及布线是变频器安装的重要环节。电磁选件的安装位置、各连接导线是否屏蔽、接地点是否正确等，都直接影响到变频器对外干扰的大小及自身工作情况。    1．布线原则    变频器与外围设备之间布线时应采取以下措施。    (1)当外围设备与变频器共用一供电系统时，要在输入端安装噪声滤波器，或将其他设备用隔离变压器或电源滤波器进行噪声隔离。    (2)当外围设备与变频器装入同一控制柜中且布线又很接近变频器时，可采取以下方法抑制变频器的干扰。    ①将易受变频器干扰的外围设备及信号线远离变频器安装；信号线使用屏蔽电缆线，屏蔽层接地。亦可将信号电缆线套入金属管中；信号线穿越主电源线时确保正交。    ②在变频器的输入／输出侧安装无线电噪声滤波器或线性噪声滤波器(铁氧体共模扼流圈）。滤波器的安装位置要尽可能靠近电源线的入口处，并且滤波器的电源输入线在控制柜内要尽量短。    ③变频器到电动机的电缆要采用4芯电缆并将电缆套入金属管，其中一根的两端分别接到电动机外壳和变频器的接地侧。    (3)避免信号线与动力线平行布线或捆扎成束布线；易受影响的外围设备应尽量远离变频器安装；易受影响的信号线尽量远离变频器的输入／输出电缆。    (4)当操作台与控制柜不在一处或具有远方控制信号线时，要对导线进行屏蔽，并特别注意各连接环节，以避免干扰信号窜入。    2．变频器安装注意事项    (1)电动机电缆的地线应在变频器侧接地，但最好电动机与变频器分别接地。在处理接地时，如采用公共接地端，不能经过其他装置的接地线接地，要独立走线，如图7.5所示。

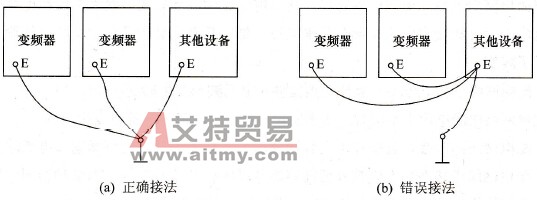

    图7.5    变频器接地方法    (2)电动机电缆和控制电缆应使用屏蔽电缆，机柜内为强制要求，将屏蔽金属丝网与地线两端连接起来，连接方法如图7.6所示。    (3)如果现场只有个别敏感设备，可单独在敏感设备侧安装电磁滤波器，这样可降低成本。

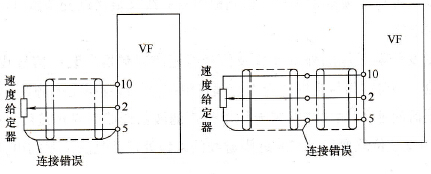

    图7.6    屏蔽电缆连接方法
