变频器正弦波脉宽调制(SPWM)概念

    SPWM的概念。在进行脉宽调制时，使脉冲系列的占空比按正弦规律来安排。当正弦值为最大值时，脉冲的宽度也最大，而脉冲间的间隔则最小。反之，当正弦值较小时，脉冲的宽度也小，而脉冲间的间隔则较大，如图2-12所示。这样的电压脉冲系列可以使负载电流中的谐波成分大为减小，故称为正弦波脉宽调制( SPWM)。    SPWM脉冲系列中，各脉冲的宽度以及相互间的间隔宽度是由正弦波（基准波或调制波）和等腰三角波（载波）的交点来决定的。其具体方法如后所述。

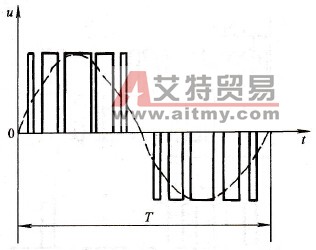

     图2-12    SPWM的输出电压
