怎么确定变频器与电动机连线长度和截面积？

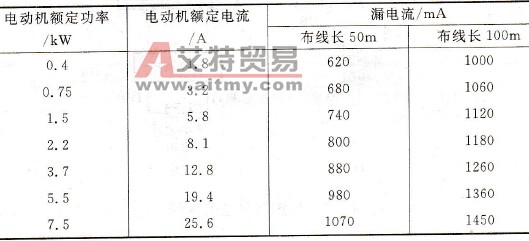

    变频器与电动机的安装距离可分为3种情况：远距离（100m以上）、中距离(20～100m)和近距离（20m以内）。    变频器输出电压波形中含大量的谐波成分，谐波会使电动机过热、产生振动和噪声，同时谐波还会造成无线电干扰，引起其他电子设备误动作。变频器与电动机的连线越长，则不良影响越严重。另外，连线过长有可能引起电动机振动，电缆寄生电容过大，容易导致变频器的功率开关器件在开断瞬间产生过大的尖峰电流，可能损坏功率逆变模块。在特殊条件下，如果连线较长，可以在变频器输出侧加装电抗器予以补偿，用于解决连线过长而引起的尖端电流过大的问题。    布线长度的增加还会引起漏电流的增加，见表5-5。    表5-5    漏电流与布线长度的关系
    注：试验采用SF-JR型4极电动机，载波频率为14.5Hz，所用电缆为2mm²四芯橡皮绝缘电缆。    另外，还应考虑当变频器工作于低频时，其输出电压也低，故线路压降也会增大，因此电线（或电缆）的截面积应比电动机正常接线时大一级。或按下式计算：

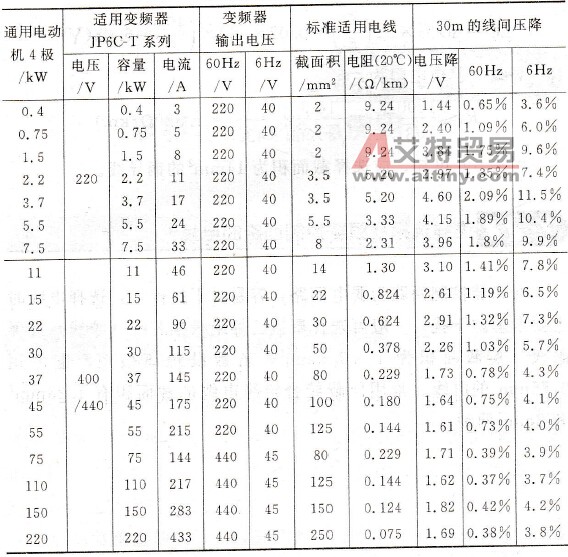

式中R0-单位长度电线的电阻，Ω/km；    △U-允许线间电压降，V，一般为2%Ue（Ue为线路    额定电压）；    L-电线长度，m；    I-电流，A。    电缆选用示例见表5-6。    表5-6    电缆选用示例(敷设距离30m)
    在使用手册中，变频器厂家一般都规定了配用电缆的建议长度和截面积，接线时请参照。    应该特别注意的是，电动机电线的截面积不能选得过大，否则电线的电容和漏电流都会因之增加。在一般情况下，电线截面积每增大一个等级，将使变频器的输出电流相应降低5%。
