变频器三速运行线路是怎么样的？

    三速运行指通过频率的给定，电动机可在高速、中速和低速三种速度下运行。三速运行线路如图8-11所示。

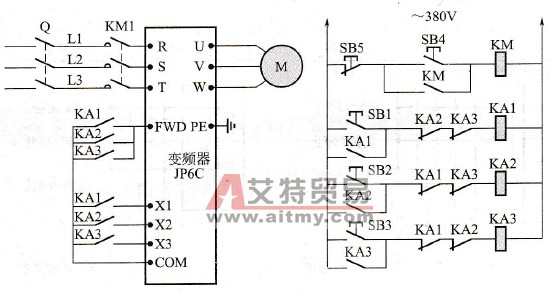

    图8-11    JP6C型变频器的三速运行线路    工作原理：JP6C型变频器设有多速选择信号端子，这里仅用三速（变频器端子X1、X2和X3为多段频率选择端子）。按下按钮SB1，继电器KA1得电吸合并自锁，其常开触点闭合，端子X1-COM连通，另一副触点闭合，将端子FWD-COM连通．电动机按高速指令运行；同样，按下按钮SB2和SB3，电动机将分别按中速和低速指令运行。继电器KA1、KA2、KA3之间相互联锁，确保运行安全。
