多台变频器同步控制多台电动机运行线路是怎么

    如果用多台变频器同步控制多台电动机以相同或不同转速运行，或多台电动机以不同转速运行，但要求同比例升、减速，其控制方法有两种。现以两台变频器同步控制两台电动机为例，控制接线图分别见图8-7和图8-8。

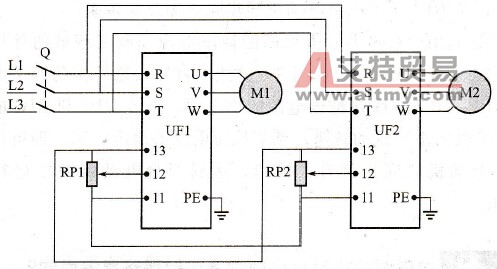

    图8-7    两台变频器同步控制两台电动机的线路之一

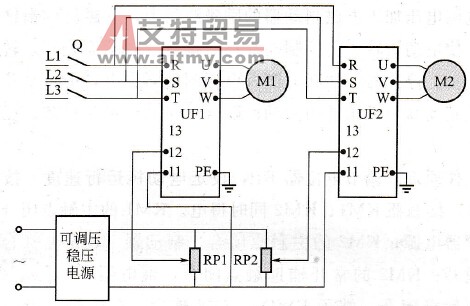

    图8-8    两台变频器同步控制两台电动机的线路之二    ①利用变频器内部直流电压(10V)及外接电位器进行控制。如果要求两台电动机以相同或不同转速运行，可按图8-7接线。调节两台变频器外接的电位器RP1、RP2，即可改变两台电动机的转速；如果要求两台电动机以不同转速运行，且要以同比例升、减速（第一台电动机M1的转速比第二台电动机M2高），则将RP2的上端接到RP1的中心端，这样可以同步进行调速控制，调节RP1可使两台电动机同步同比例改变转速。    ②利用一台输出电压可调的稳压电源控制变频器的外接电位器实现同步调速，可按图8-8接线。将变频器外接的两个电位器RP1、RP2并联在稳压电源的输出端，调节RP1和RP2能分别改变两台电动机的转速；调节稳压电源的输出电压，即可控制两台电动机以同比例升、减速，达到两台电动机同步运行的目的。
